为什么你的3D图档导进去就报错？STP与IGS格式的那些坑
“老板，模具厂说图档打不开，有破面，没法编程，要我们重新改。”这是很多项目经理在开模初期最不想听到的话。明明在自己的电脑里看着完美的3D模型，发给模具厂却变成了“废图”。这一来一回的沟通、修图、再确认，往往直接耽误了2-3天的宝贵工期，甚至导致产品上市延期。
专业解析：STP与IGS，差之毫厘失之千里
这个问题的核心在于不同3D绘图软件（如SolidWorks, ProE, UG, Rhino等）之间的数据转换兼容性。模具加工通常使用UG或ProE，它们对曲面的连续性和实体的封闭性要求极高。根据《硅胶按键开模定制注意事项》，确认提供给模具厂的图档格式（STP/IGS）无破面是开模前的第一道关卡。
IGS 是一种较老的通用格式。虽然文件小，但在转换复杂曲面时，极易丢失数据，导致曲面之间出现肉眼难以察觉的微小缝隙（即“破面”）。
STP（STEP）是一种较新的国际标准格式。它能更好地保留实体的拓扑结构和装配信息，数据丢失率远低于IGS。
真实案例：IGS格式引发的“R角惨案”
美容仪异形按键项目

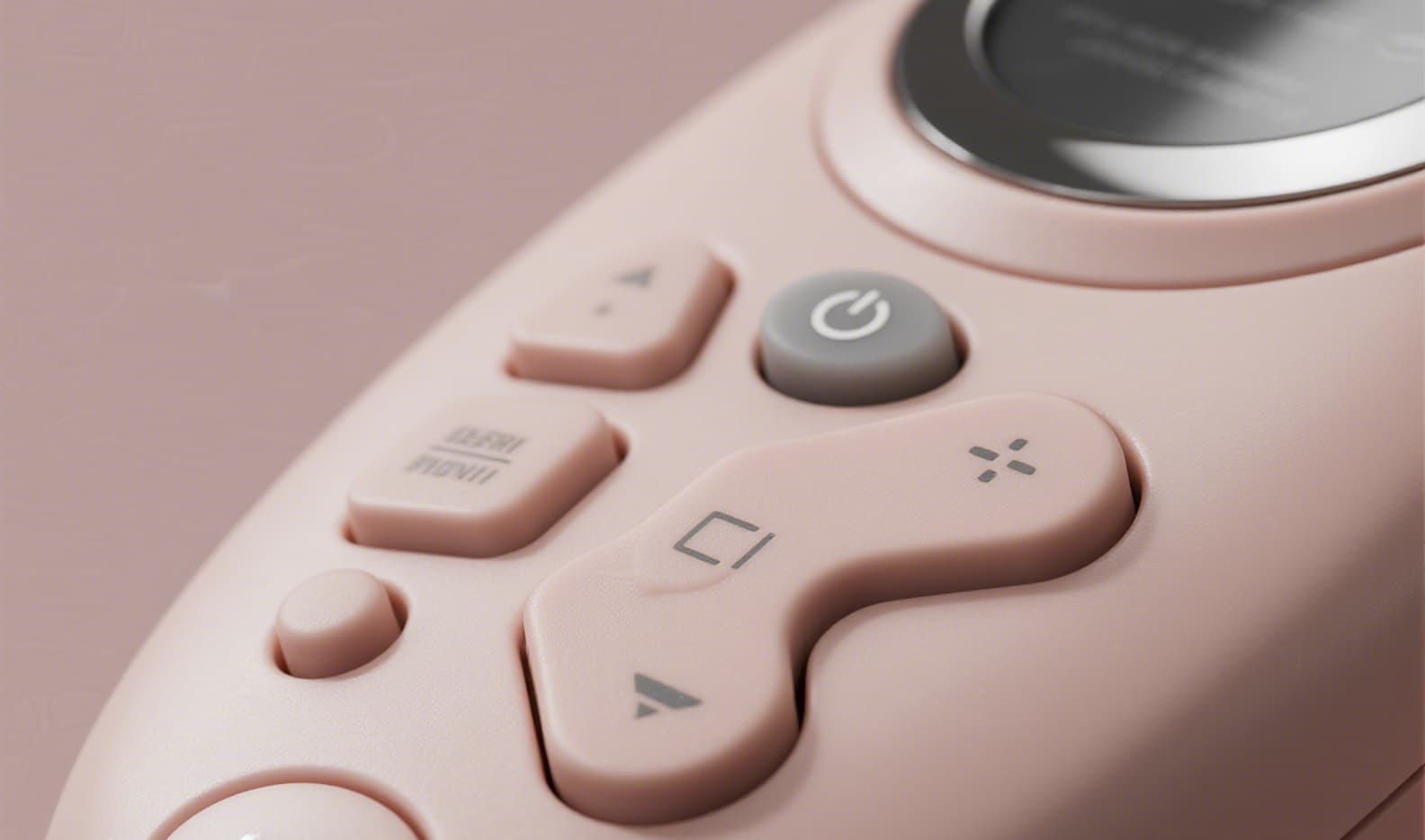

一家做美容仪的公司，工业设计师使用Rhino（犀牛）软件设计了一款异形硅胶按键，曲面非常复杂。设计师为了图方便，直接导出了IGS格式发给模具厂。模具厂在UG里打开后，发现按键底部的R角处有十几处破面，无法生成刀路。模具厂工程部花费了半天时间修补破面，结果因为理解偏差，把R角修得比原设计小了0.1mm。最终做出来的按键装配时，因为R角干涉导致无法压平，整批模具需要烧焊重修。
解决方案：三招确保开模顺利
为了确保开模顺利，请按以下步骤操作：
1
首选STP格式
无论使用什么软件画图，输出通用格式时，优先选择STP（AP214或AP203协议），尽量少用IGS。
2
自检破面
在导出前，使用原软件的“检查几何体”或“分析”功能，查看是否有自由边或破面。
3
电话确认
图档发出后，不要只发微信，务必打电话给模具厂项目工程师，确认他们能顺利打开图档，且没有报错提示，再进行下一步的DFM评审。
总结
图档格式的选择看似小事，却是连接设计与制造的“最后一公里”。优先使用STP格式、导出前仔细自检、发出后电话确认——这三个简单的习惯，能帮你省去大量不必要的沟通成本和修模风险。毕竟，工程师的时间，应该花在更有价值的创新上，而不是反复修补本可避免的破面。
