数显倾角仪硅胶按键在防尘防潮设计中的密封挑战

整机做完防尘防潮测试，结论是"通过"；装到现场用了半年，拆开一看，按键背面那层灰比外壳里任何位置都厚。这种反差通常被解释成"现场比实验室恶劣"，但拆机的第一眼往往能给出更准确的答案：灰不是从按键开孔进去的，而是从别的位置进到腔体里，再沉积到按键背面。密封设计和防尘测试如果只盯着按键开孔这一处，得到的就是这种"测得出、防不住"的结果。

密封不是一道面，是一条路径

把硅胶按键的防护性能理解成"某个面封得住封不住"，是设计评审里最常见的简化。实际起作用的是颗粒与水分从外部到内部所经过的整条路径，而这条路径很少只经过按键本身。数显倾角仪的典型结构里，外壳由上下两片扣合、用若干螺丝锁紧，按键开在面板上，屏幕窗口与电池仓另有开口。这四处开口在空间上是分开的，但在腔体内部是连通的——任何一处的颗粒进入腔体之后，都会在气流、重力与振动的共同作用下重新分布，而按键背面因为处在腔体下部或贴近缝隙，往往成为沉积的终点。

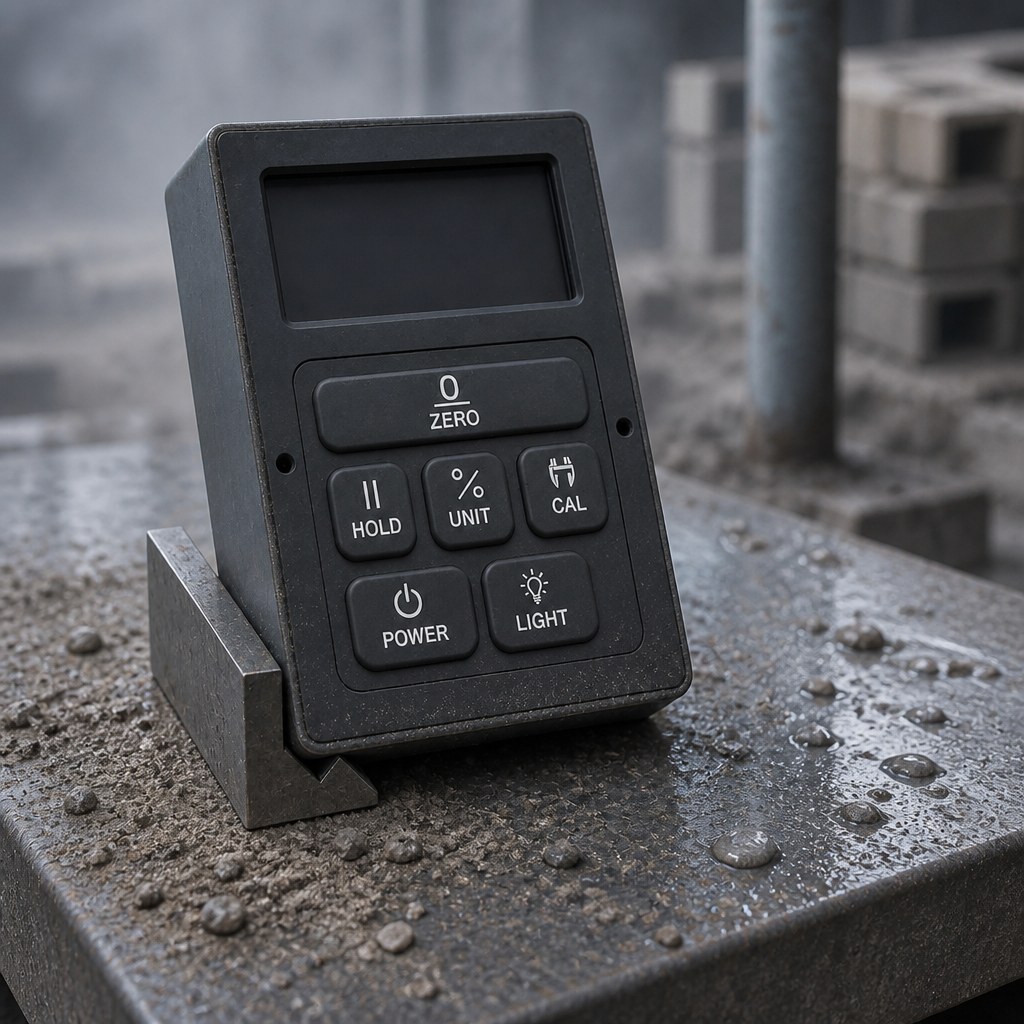

粉尘与水珠同时存在时，颗粒会先黏附在缝隙口，再被按压动作带入

把问题换成"路径管理"之后，有两件事会立刻变得清楚。第一，防护性能是系统级指标，硅胶按键只是其中一个环节，它无法单独保证整机的防护等级；任何声称"用了密封型按键就能达到某个防护等级"的说法都不成立。第二，验证方式必须跟着改——不能只测按键局部，而要针对完整外壳做环境试验。GB/T 4208-2017《外壳防护等级（IP代码）》给出的正是这种针对完整外壳的判定方法【1】，它的含义是"在规定试验条件下不进入"，是一个对等级的判定，而不是"在工况里跑多少小时仍不进灰"的寿命承诺。把 IP 等级当成寿命指标，是防尘设计里最常见的一次误读。

三条进入路径，对策各不相同

径向环缝：键帽侧壁与开孔之间

这是最直观的一条路径，缝隙宽度由按键外形与开孔尺寸的配合决定。它的问题在于"配合"是一个动态量——按键被按压时侧壁与开孔之间的相对位置会变化，名义上贴合的密封唇在按压瞬间可能被拉开一个很小的间隙，粉尘就从这个瞬间进入。所以这条路径的评价不能只看静态间隙，还要看按压过程中的间隙变化量。硅胶件与塑胶件各自的公差口径不同，硅胶件按 GB/T 3672.1-2025《橡胶制品的公差 第1部分：尺寸公差》分级【2】，两者叠加之后的实际边缘间隙需要按配合状态核算，而不是把两个公差数字相加。

接合面：按键面板与外壳之间的贴合带

如果按键是一整片带边缘的硅胶面板，它与外壳内壁之间存在一圈贴合带，这一圈靠压缩产生密封。压缩来自外壳扣合时的夹紧力，所以这条路径的防护能力直接取决于压缩是否均匀——而这往往不在按键的图纸上，而在外壳的螺丝布局上。贴合带的宽度也是变量：太窄则容错低，装配稍有偏移就出现漏洞；太宽则在同样的夹紧力下单位面积压力不足，贴合反而不实。

内部转移：从别的开口进来，沉积到按键背面

这条路径最容易被忽略，也最难通过按键自身的设计解决。它带来的一个实践推论是：如果整机防护测试通过、现场却出现按键背面大量积尘，那么该去查的是屏幕窗口、电池仓盖与上下壳的分型面，而不是按键。把资源继续投在按键密封上不会有明显改善。

压缩不均匀是密封失效里最被低估的一项

螺丝位置如何决定压缩分布

面板式硅胶按键的密封依赖沿边缘的一圈压缩。压缩力来自外壳螺丝，而螺丝是离散的受力点——两颗螺丝之间的区域靠外壳自身的刚度把压力传过去。外壳刚度不足时，中段会出现"压缩不足带"，从外面看缝隙很小，实际上密封唇并没有被压到设计的压缩量。这类问题有一个很典型的症状：漏点集中在两颗相邻螺丝的正中间位置，而且换一台装配就没那么明显。判断压缩是否均匀，可以看硅胶密封唇被压过之后的痕迹——压缩充分的位置会留下连续、宽度一致的压痕带，出现断续或宽度突变的位置就是压力不足区。

外壳刚度不足会吃掉压缩量

塑胶外壳在夹紧力作用下的变形量经常被当成可以忽略的小量。事实上，如果外壳在螺丝之间的挠曲量与密封唇的设计压缩量处在同一个量级，那么压缩量的分配会明显偏离设计值。这也是为什么同一套按键图纸装在不同外壳上表现差别很大——按键没有变，压缩分布变了。

有助于改善防护的按键几何

安装耳与面板边缘的固定结构，决定了压缩力能否被均匀传到密封带

在可制造的范围内，有三处几何调整对防护性能有实际帮助。第一是外围密封筋：在硅胶面板的边缘模压出连续的一圈凸筋，让压缩集中在一条可控宽度的带上，而不是靠整片平面去贴合。这样做的好处是同样的夹紧力下单位面积压力更高，贴合更确实，同时容错比"整片压平"更好。第二是凸起式按键：键帽相对面板凸出，让环缝的开口不再正对粉尘沉降方向，颗粒需要多绕一段路才能进入。这里要明确一点——凸起式按键只是改变了颗粒的到达条件，它本身不构成防水结构，不能据此认为具备了防水能力。第三是压缩区域与固定结构：把需要持续压缩的区域与需要保持柔软的穹顶区域在结构上分开，避免同一片材料既要被死死压住又要灵活翻转。

材料考虑：只要求"软"是不够的

密封相关的材料属性不止硬度一项，需要同时看四项：弹性与压缩回弹能力（决定长期压缩后还能不能保持贴合）、温度适应性（决定在低温下密封唇是否仍然跟随外壳变形）、表面稳定性（决定表面是否容易吸附粉尘，以及清洁之后表面状态是否可恢复）、抗老化性能（决定在户外光照与温度循环下的性能保持）。其中压缩回弹与温度适应性是最影响密封结论的两项，而它们与硬度之间不是单调关系——软的材料更容易贴合，但长期受压后的形变残留往往更大；硬的材料形变残留小，但达到同样贴合所需的压缩力更大，而这个力最终由外壳和螺丝承担。所以材料选择要与外壳的刚度、螺丝布局、压缩量设计一起定。在没有针对完整整机做环境验证之前，不应直接承诺具体的 IP 防护等级。

外壳设计决定按键密封的上限

数显倾角仪的防护是系统问题，涉及塑胶外壳、螺丝、内部支撑柱、PCB、硅胶按键、显示屏窗口与电池仓之间的整体配合。按键在这一系统里的作用是把自身开孔这一处管住，它无法弥补外壳整体的设计缺陷。一个具体的例子：上下壳的分型面如果走在按键区域的旁边，水与粉尘会先接触分型面，再沿着分型面流到按键环缝附近，此时按键即使设计合理，也在承受一份本不属于它的负荷。分型面位置的选择可以参照分型面（PL）位置设计里的思路，虽然那篇讨论的是丝印偏位，但分型面与功能区域的空间关系是同一类问题。外壳分型面与密封面的设计原则，也可对照橡胶密封垫圈相关的工程说明。

装配环节：防护性能的短板常常在这里

设计再合理，装配不一致就会把防护能力拉回到下限。实际产线上需要控制的动作有四项：确认硅胶按键完全落位，边缘密封筋没有被压到定位槽之外；避免硅胶边缘在装配过程中被翻折——翻折的边缘从外观上很难发现，但会直接形成一条通路；保持压缩均匀，按规定的顺序与扭矩锁紧螺丝；在装配过程中避免引入污染，尤其是金属碎屑与打磨粉尘。这四项里，前两项与第三项之间存在关联：边缘折叠往往正是因为压缩不均导致局部材料被挤出来。

样品测试怎么做才有意义

物理装配检查

先做不含环境的装配检查，重点是四件事：密封唇的压痕是否连续且宽度一致；硅胶边缘是否存在翻折；按键在开孔内是否有异常横向移动；各按键的按压手感是否一致。这一步能筛掉大部分装配性问题。

环境模拟

按产品定位选择测试：灰尘暴露、恒定或交变湿热、水溅、温度循环。粉尘试验的粒径口径可以借助 ISO 12103-1 规定的 A2 细试验粉尘统一【3】，试验方法参考 IEC 60068-2-68【4】；交变湿热条件的方法见 GB/T 2423.4-2008【5】。这里要再次强调，这些文件提供的是如何把环境条件施加到样品上，防护等级的结论仍然要针对完整仪器外壳得出，不能只对按键做局部测试就下结论。相关误判的典型情形可以在实验室通过但现场进水这篇里看到。

测试后的功能复测

环境测试完成之后必须复测按键功能，因为密封结构的劣化往往先表现在手感与接触上，而不是外观：逐键检查触发是否正常、触感是否与测试前一致、导电接触是否稳定、硅胶是否出现永久形变或表面发黏。缺少这一步，环境测试只能回答"外观有没有变"，回答不了"还能不能正常用"。

定制密封型数显倾角仪硅胶按键需要提供的资料

密封相关的定制对图纸的要求比普通按键更高，需要客户提供：外壳图纸与外壳剖面图（剖面图尤其重要，能同时看到内腔深度、扣合结构与按键开孔的走向）、硅胶按键安装区域的详细尺寸、PCB布局与触点位置、环境防护要求与目标使用场景、工作温度范围、按键布局与数量、预期的压缩配合结构。

异形面板的边缘周长更长，密封筋的连续性与固定方式更需要提前确认

缺少剖面图时，密封筋的压缩量只能凭经验给一个范围，样品阶段再靠反复调整模具去逼近，代价落在钢料上。异形面板还有一处额外风险：边缘周长比矩形面板长，密封筋需要在更多转角处保持连续，而转角恰恰是最容易出现材料流动不足或压缩不均的位置。这类结构的开模前评审，值得单独列出转角处的筋宽与圆角半径。工业硅胶面板边缘开裂这类现象往往与转角处的局部结构有关，可以一并参考。

防护设计检查清单

• 按键外围是否被稳定固定，压缩是否沿整圈均匀分布？
• 外壳在螺丝之间的挠曲量是否与设计压缩量处于同一量级？
• 按键开孔之外，外壳还有哪些可能让颗粒进入腔体的开口？
• 凸起式或凹陷式开孔设计是否与粉尘沉降方向匹配？
• 硅胶材料的压缩回弹与温度适应性是否匹配实际工作环境？
• 是否对完整整机而非仅按键做了环境测试？
• 环境测试之后是否复测了按键功能与触感？
• 装配流程中是否明确了锁紧顺序、扭矩与避免边缘翻折的要求？

结论

数显倾角仪硅胶按键的防尘防潮表现，取决于硅胶结构、外壳设计、压缩配合、装配方式与整机环境测试这五件事的整体结果，而不是按键单件的密封性能。把防护理解成一条进入路径、把压缩均匀性当成核心变量、把验证放到完整整机与装配状态下进行，是三个成本最低的改进方向。定制硅胶按键的开发在这里更像一次工程协作，而不是采购一个标准零部件——双方在图纸阶段把压缩区域、密封筋走向与外壳扣合结构核对清楚，能避免的通常是样品阶段几轮反复。密封与触感经常被当成两件事分别处理，这方面的取舍可一并参考手持仪器按键的防水与触感与硅胶按键间隙设计。
