数显水平仪硅胶按键圆顶高度公差与按键反馈不一致问题
同一台数显水平仪上的五颗按键，外观一模一样，按压手感却各不相同：电源键偏硬，模式键松软，保持键轻轻一碰就触发。整机检测时说不出哪里不合格，客户试用时却能立刻感觉到"这台机器的按键不统一"。
遇到这种情况，很多人先去查电路或者程序，认为触发点不一致是电气问题。但在仪器类项目里，更常见的根源在硅胶按键的圆顶高度：这个尺寸决定了按键装进外壳后的初始压缩状态，也决定了按压力、行程和电气触发时机。它偏一点点，手感就会偏，而外观完全看不出来。
先把结论放在前面
圆顶高度是功能尺寸，不是外观尺寸。管控它的目的不是"把尺寸做准"，而是把同一台仪器上、不同批次之间的按压反馈做到一致。单纯提高模具精度并不够——材料硬度、成型参数、后处理和应用装配压缩量都会参与，必须用功能测试闭环验证。
一、同一台仪器上，为什么每颗键的手感不一样
数显水平仪一般有电源、模式、保持、校准、单位切换几颗按键。它们被同一副模具、同一批料、同一台机器做出来，看起来很"同源"，但每颗键在结构上并不相同：键帽直径不同、圆顶内壁厚度不同、连接筋位置不同、在整片胶上的位置也不同。
再加上装配时外壳对每颗键的压缩量未必一致，任何一处几何差异都会被放大成可感知的手感差。用户不会说"这颗键的圆顶高度偏了 0.1 毫米"，他只会说"这台机器用起来不顺手"。
二、圆顶高度到底是什么尺寸
圆顶结构的组成
一颗按键从下往上看，依次是：底部的导电碳粒、按键底座、连接各按键的柔性薄膜或筋位、硅胶圆顶、键帽顶部。圆顶把手指的力转成一段稳定的机械行程，薄膜决定回弹，底座和碳粒决定电气上的闭合位置。
高度怎么定义，必须先说清楚
圆顶高度通常指从硅胶按键的基准面到圆顶或键帽顶部指定参考点之间的垂直尺寸。麻烦在于"基准面"和"参考点"都可以有不同理解：以底平面为基准还是以分型面为基准？量到圆顶最高点还是量到键帽平面？如果图纸上不写清，两个供应商给的"圆顶高度"数字根本没法比较，验收时也各说各话。
它为什么是功能尺寸
圆顶高度会同时影响初始安装状态、按键行程、按压力、电气触发位置、回弹速度、超程距离和外壳内部间隙。换句话说，它不是"外形好不好看"的问题，而是"按下去会不会触发、手感是否一致"的问题。

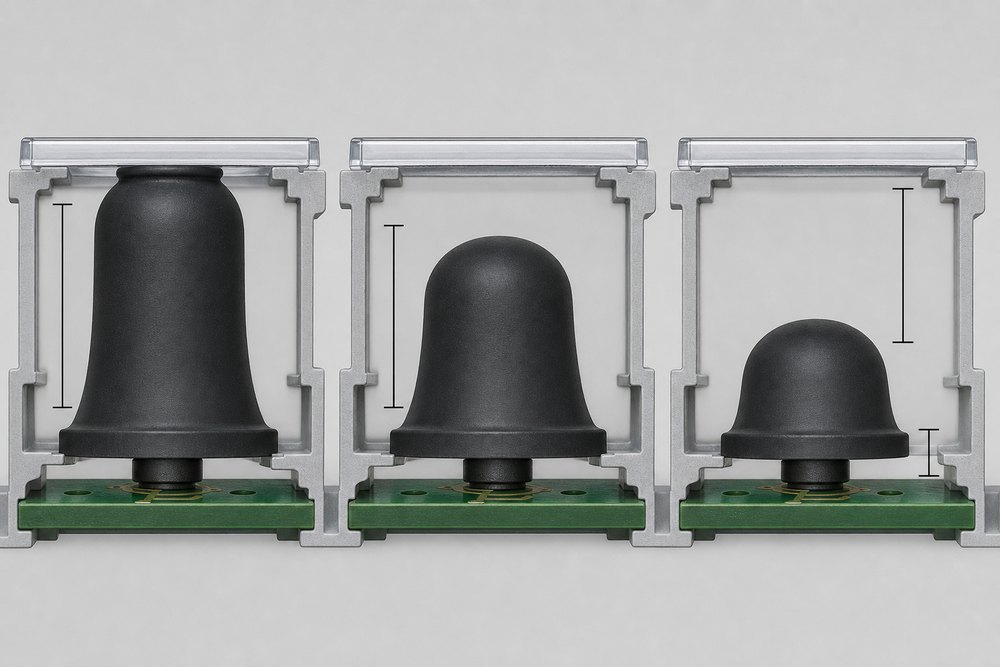

上图把三种圆顶高度放在同一套外壳里对比：左侧偏高，装入后已经被顶盖预压住，行程余量最少；中间是名义高度，留有一段稳定行程；右侧偏矮，行程变长，需要按得更深才能让碳粒接触焊盘。
三种高度在图纸上可能都"合格"，因为它们各自都在允许范围内；但装到同一台仪器上，用户手感就会乱。这就是为什么圆顶高度公差要和功能测试绑在一起管。
三、高度公差是怎么变成手感差异的
初始压缩状态不同
较高的圆顶装入外壳后受到更多初始压缩，按下去的手感更"实"，行程却更短；较低的圆顶自由高度大，初始状态松散，按下去要先走一段空行程。两者外观一样，机械响应完全不同。
按压力不同
硅胶结构的变形阻力决定按压力，圆顶高度改变的是压缩路径。高度偏高的键，可能还没走完设计行程就已经接近底部，力量曲线提前抬升；高度偏低的键，按压力峰值出现得更晚。这里没有通用的"标准按压力数值"，目标值要看整机设计要求——戴手套操作的设备、需要盲操的仪器，目标值本就不同。
回弹与触感不同
段落感清晰、手感偏软、回弹发闷，这些描述背后是圆顶几何与材料硬度的组合结果。用户判断按键品质，不只是"能不能导通"，还包括每次按压的反馈是否一致。手感的离散度，往往比绝对值更容易引起投诉。
电气触发时机不同
碳粒需要向下移动一定距离才接触焊盘。高度差会让部分按键提前触发，另一部分要按得更深才导通。最终表现为机械尺寸差异，症状却出现在电气响应上——这也是"按键触发不一致"经常被误判为软件问题的原因。

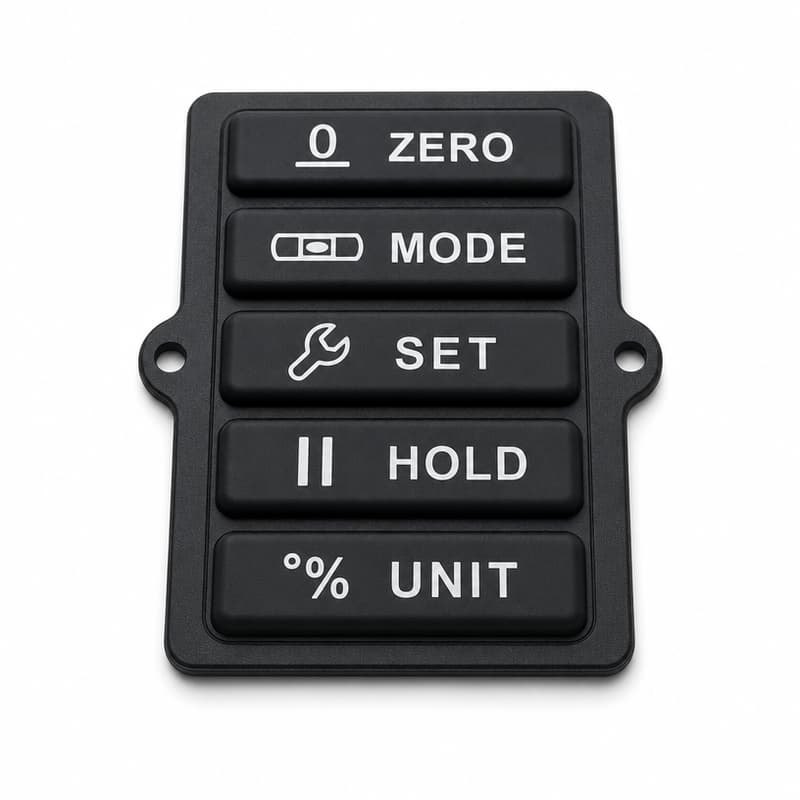

像上面这种竖向排布的五键面板，按键形状窄长、相邻键之间距离近，圆顶两侧的筋位受力条件本来就不对称。如果筋位厚度或圆顶高度再有波动，左右两侧的回弹差会被放大，表现就是"按左边和按右边不一样"。
结构越紧凑，留给公差的空间越小。类似的空间约束在紧凑型仪器外壳中的按键集成里讨论得更细。
四、制造过程中，圆顶高度为什么会飘
模具型腔之间的差异
多腔模具里，每个模腔的镶件加工误差、磨损速度、维修状态都不完全一样。模腔越多，腔间一致性越难维持。对于按键这类手感一致性要求高的零件，腔数不是越多越好，这个权衡应该在报价阶段就说明白。
材料收缩
硅胶成型过程本身有收缩，不同配方、不同门尼粘度、不同批次的表现不一样。硬度不是唯一变量——同一硬度、不同填料体系的材料，成型后的尺寸稳定性也会有差别。硬度测定方法可参考文末【1】，注意取样位置和试样厚度不同，读数就会有差异，因此"硬度合格"并不等于"尺寸一致"。
成型参数不稳定
投料量、模具温度、硫化时间、成型压力、料坯摆放位置，任何一项波动都会影响最终尺寸。模具设计再准，参数不稳定照样会做出批间差异。
二次硫化与后处理
二次硫化用于去除挥发物、稳定交联程度，同时可能带来一定尺寸变化。因此关键尺寸要在完整工艺走完之后确认，而不是在成型刚出来时测一遍就算数。
五、圆顶高度、按键行程与碳粒接触的关系
三者必须一起设计。行程要匹配焊盘位置：碳粒必须有足够的移动距离接触焊盘，圆顶不能在导通前就触底；反过来，过度行程会加快硅胶疲劳、影响寿命和手感。圆顶过高可能让外壳内部间隙不足，装入后产生不必要的预压；圆顶过低则可能让碳粒接触压力不够，电路闭合不稳定，并对装配公差更敏感。
所以硅胶按键不能只看圆顶高度这一个数字，配套参数至少包括：圆顶高度、圆顶壁厚、薄膜或筋位厚度、碳粒厚度、碳粒位置，以及按键与 PCB 之间的间距。

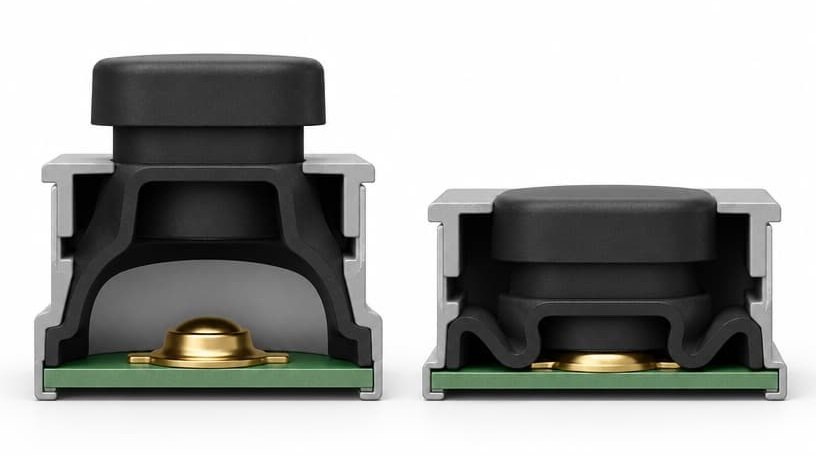

上图左侧是塔形圆顶，行程和段落感都更明确，但占用高度大；右侧是裙边式圆顶，整体更矮、更薄，适合内部高度受限的紧凑型仪器，代价是行程空间小、对高度公差更敏感。
选哪种结构，取决于外壳能给多少内部高度、需要多明确的手感、以及预计的按压次数。这个选择最好在结构设计早期就定下来，因为它直接决定外壳内部净高的分配。两种结构各自的成型控制要点，可以参考硅胶成型这部分说明。
六、量产现场常见的五种表现
| 现场表现 | 更可能的原因 | 建议的验证方式 |
|---|---|---|
| 不同键需要不同力度 | 圆顶高度或筋位厚度不一致 | 逐键测力-位移曲线，比较峰值与拐点 |
| 部分键触感发闷、回弹无力 | 壁厚偏薄或材料回弹偏低 | 对比同批不同位置的键，查腔号与取样位置 |
| 触发深度不一致 | 碳粒厚度或行程末段几何差异 | 在整机状态下测每颗键的导通点 |
| 批与批之间手感漂移 | 材料批次、模具磨损、参数漂移 | 按要求做批间抽检，留样对比 |
| 单件合格、装机后手感变化 | 外壳压缩量或 PCB 高度参与作用 | 必须做最终外壳装配状态验证 |
七、定制时怎么确定圆顶高度公差
先定功能要求，再定几何尺寸
需要先明确的是：目标按压力、需要的触感类型、按键行程、电气触发位置、最大超程、预期使用寿命。这些定下来之后，圆顶高度才有确定的依据。反过来先定一个高度数字、再去凑手感，通常要来回改模。
图纸上要写清楚的关键尺寸
建议逐项写明：硅胶按键整体高度、单个圆顶高度、键帽顶部高度、圆顶壁厚、薄膜厚度、碳粒槽深度、碳粒厚度、与 PCB 的接触距离。每一项都要带测量基准说明，避免验收时口径不一致。
功能公差比外观公差更值得投入
有些尺寸外观完全合格，却会导致按压力不同、触感不一致、触发时机变化。因此圆顶高度公差要与功能测试结合，而不是只做外观检验。橡胶件的尺寸公差可参考文末【2】的分级体系，功能公差则需要在图纸上单独约定。
把完整装配公差一起算
硅胶按键高度、PCB 厚度、外壳内部高度、装配压缩量、PCB 支撑结构、面板间隙都要纳入。最终装配状态下的按键状态，比单独测量硅胶零件更重要。
八、制造商如何控制圆顶高度一致性
- 精密模具设计与加工。CNC 加工镶件，保持型腔尺寸一致，控制上下模定位精度，定期维护并复检关键圆顶尺寸。
- 材料一致性。统一配方、管理批次、精确称料、控制混炼与使用状态。材料一致性的影响往往比硬度指标更隐蔽。
- 稳定的成型工艺。模具温度、硫化时间、成型压力、料坯摆放位置都要标准化，减少人为差异。
- 修边与后处理控制。去飞边时避免损伤圆顶结构，修边后复检关键尺寸，不要用"修边后手感会好一点"来替代尺寸管控。
九、怎么检测：尺寸、力-位移曲线与电气导通
尺寸侧建议检测整体高度、圆顶高度、键帽尺寸、壁厚与薄膜厚度、碳粒位置，量具可以用高度规、光学测量或定制检具。但尺寸合格只是入场券，真正反映功能的是力-位移曲线：它能读出启动所需力量、最大按压力、回弹特性，以及不同按键之间曲线的差异。
电气侧建议用客户的实际 PCB 测试：验证在规定行程下是否导通、是否存在间歇性接触、释放后电路是否正常断开。只测一颗按键不能代表整片胶，多腔模具可能存在腔间差异，不同位置的按键受装配条件也不同。抽样方案可以按文末【3】的计数抽样思路与客户共同约定 AQL 与检验水平，这样双方对"合格批"的定义才一致。

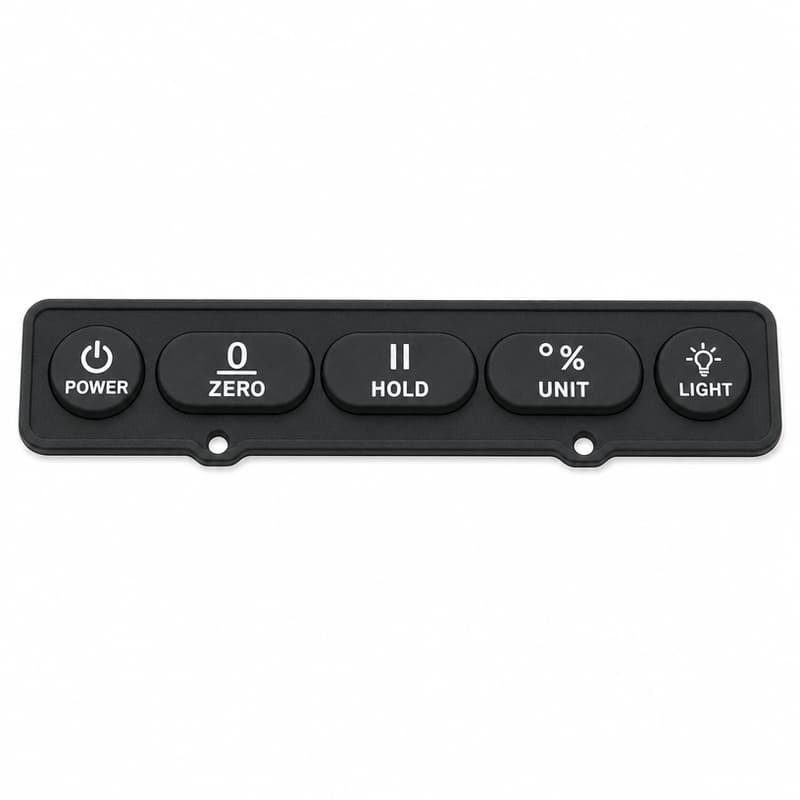

横向排布的大键帽，圆顶直径大、变形更均匀，单键手感容易做稳；真正的风险转移到整片胶的平整度上——中间鼓起或边缘翘曲，装机后各键的初始压缩量就不一样。
所以这类结构在出货检验里，除了单键尺寸，还要确认整片胶的平面度。按压力与量产一致性的案例可以参考电导率仪按键的按压力验证，同一类问题在不同仪器上的表现很像。
十、五种常见的设计错误
- 只规定圆顶高度，不规定测量基准面。不同人用不同方法测，数据无法比较，争议会一直拖到验收阶段。
- 改了硅胶硬度，却没有重新验证圆顶结构。硬度与几何互相影响，换料之后原有手感不一定保持。
- 忽略外壳装配压缩量。单件状态下正常，不代表装入最终外壳后仍正常。
- 只测一颗按键。腔间差异与装配位置差异都要求多点取样。
- 只检查外观，不检查功能。外观完美的按键仍可能存在按压力不一致与触发位置不一致。
十一、设计检查清单
| 设计项目 | 需要确认的内容 |
|---|---|
| 圆顶高度 | 名义尺寸、允许公差、测量基准面是否写明？ |
| 圆顶结构 | 壁厚、薄膜厚度与几何过渡是否一起定义？ |
| 碳粒 | 位置、厚度与接触尺寸是否与焊盘匹配？ |
| 按键行程 | 接触前后是否留有足够运动空间？ |
| PCB 距离 | 装配后的实际间隙是多少？ |
| 外壳间隙 | 是否存在预压或干涉？ |
| 材料硬度 | 规格是否统一、批次是否稳定、测量方法是否约定？ |
| 模具精度 | 多腔之间的尺寸一致性是否有数据？ |
| 功能测试 | 是否做了力-位移曲线与电气导通验证？ |
| 装配验证 | 是否在最终外壳内测试过？ |
十二、需要提供的技术资料
启动一个仪器按键项目时，这些资料能把前期沟通压缩很多：2D 工程图与 3D 模型、圆顶高度要求、按键行程要求、目标按压力、碳粒规格、PCB 触点布局、外壳尺寸、使用环境、预期使用寿命。圆顶高度不能脱离 PCB 位置、外壳内部空间、碳粒厚度与实际装配压缩状态单独判断，这也是我们坚持在打样前看完整装配接口的原因。
量产前需要确认的项目包括：样品确认、力-位移测试、尺寸检验、PCB 装配测试、最终外壳装配测试。这几项里，最后一项最容易被跳过，而它恰恰是最接近用户真实体验的一项。
十三、小结
圆顶高度公差直接影响按压力与触感一致性；硅胶按键的几何结构必须与 PCB 位置、外壳装配条件匹配；稳定可靠的定制硅胶按键，靠的是模具、材料、圆顶结构、碳粒、PCB 距离与外壳结构的组合控制，而不是某一项指标的极致。把这些参数在打样阶段一次对齐，比量产后反复改模省事得多。
