医疗监护仪硅胶按键抗菌处理：银离子添加剂对硅胶硬度与回弹的隐性影响
抗菌要求提上去之后，第一批送检样品的抗菌数据都过了，装到整机上却被产线反馈「手感变了」——有的偏硬，有的回弹发黏，还有的按压力明显变大。抗菌评价和按键手感评价是两套体系，只交一份抗菌报告，问题往往要拖到整机评审才暴露。
本文讨论的是医疗监护仪上使用的硅胶按键在引入抗菌处理之后的机械性能变化，重点是银系抗菌体系。抗菌率的测试方法与判定不在本文范围内。
一、抗菌指标通过，不等于按键还能用
监护仪的按键是医护高频接触的部位，表面卫生要求和抗菌要求因此被不断抬高，这本身没问题。问题出在评价方式上：抗菌性能用抗菌率衡量，按键性能用硬度、回弹、按压力衡量，两者互不替代。一套只做抗菌验证的流程，无法回答「按键按起来是否还和以前一样」。
监护仪这类设备对按压力的容忍度本来就不高：过重会让值班护士长时间操作后手部疲劳，过轻又容易误触或被袖口蹭到。引入抗菌体系之后，这几个指标需要重新确认，而不是默认与原来一致。
1.1 先把「抗菌」这个词拆开
抗菌体系至少有四种常见形态：银离子型抗菌剂、含银无机抗菌填料、银纳米颗粒、以及表面银系涂层。它们在硅胶里的分布方式完全不同——前三种是加进材料内部的，最后一种只停留在表面。
分布方式不同，对硬度与回弹的影响路径就不同。把所有「silver antimicrobial」当成一回事来讨论，是评审阶段最常见的混淆。

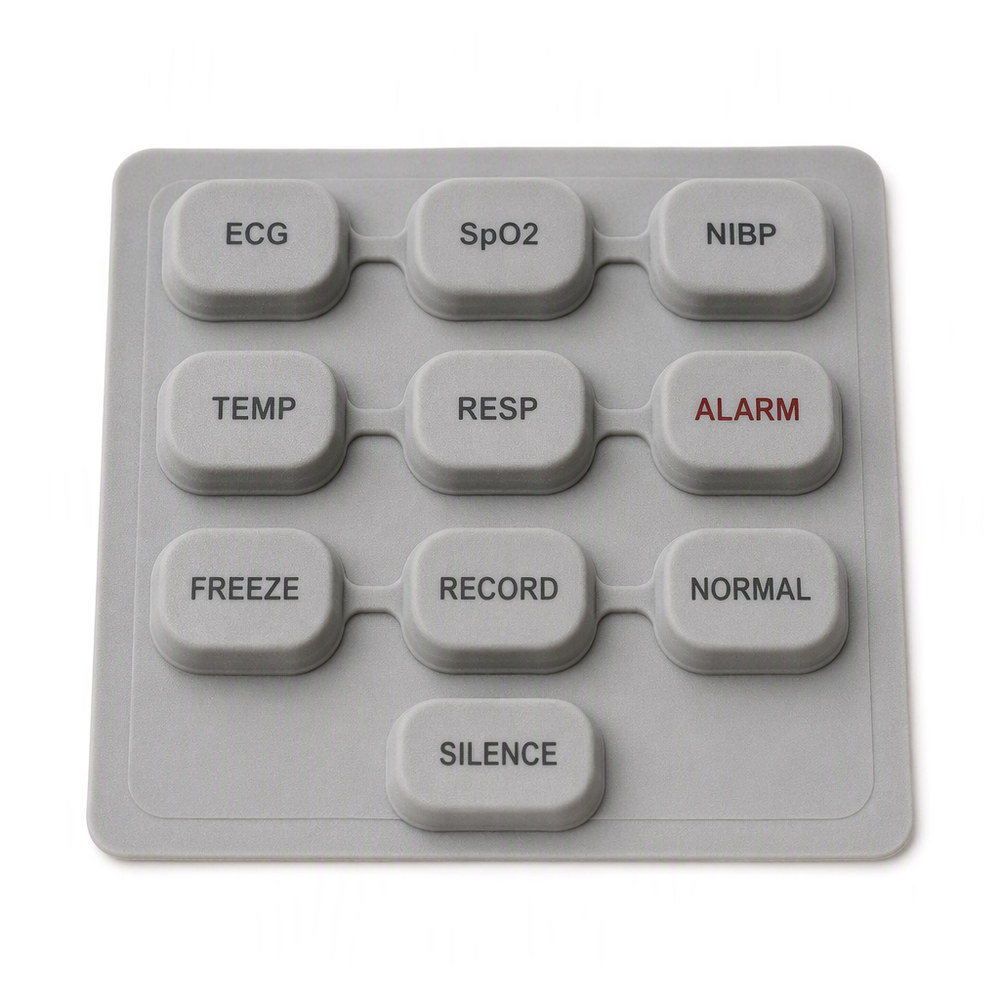

医疗监护仪用硅胶按键：键帽字符对应监护仪实际功能键，法兰需完全平整
二、银系材料加进硅胶后，首先会动到什么
2.1 添加剂改的是材料内部网络
抗菌填料进入硅胶体系之后，会参与填料分散、影响交联网络的均匀程度，并在局部改变材料的模量。添加量越高，这种扰动通常越明显。已有的公开研究确实观察到银系材料加入后硅胶硬度与机械性能发生变化，但变化方向并不固定，有的体系变硬、有的体系撕裂强度下降更明显，具体结果取决于银的载体形态、粒径分布、表面处理方式与添加量。
因此这里不给「加百分之几合适」这类结论。合理的做法是把抗菌体系当成一个新的材料变量，重新走一遍硬度与回弹的验证，而不是假设它只影响抗菌率。
2.2 表面处理与内部添加，影响的是不同的东西
表面银系处理的优势是用量少、对材料本体影响小，代价是抗菌持续性依赖涂层耐磨性；内部添加的抗菌持续性更稳，但对硬度、颜色和加工流动性的影响更直接。这两条路线没有绝对优劣，取决于设备的清洁方式和预期使用寿命。
三、最需要盯住的三项变化
3.1 硬度变化要看三个位置
硬度必须分三个位置看：原始硅胶的硬度、抗菌处理后的硬度、以及批次之间的波动。只报一个平均值意义有限，因为同一批里不同位置的键帽可能因为填料分散差异而手感不同。
3.2 回弹变化不能由硬度推断
硬度变了，回弹不一定同步变化。回弹同时受交联结构和按键几何结构影响，所以测材料试片和测实际按键，得到的是两个不同答案。比较可靠的做法是：试片测试用来筛材料，按键测试用来定方案。
3.3 按压力是最接近使用体验的指标
同一副模具，只更换抗菌体系，Operating Force 就可能出现可感知的变化。对监护仪来说，这个变化需要在整机评审前用数据确认下来，而不是等护士反馈「按键变沉了」。
四、为什么不能只凭 Shore A 硬度下结论
| 指标 | 反映什么 | 是否足以判断按键可用性 |
|---|---|---|
| Shore A 硬度 | 材料硬度点值 | 否，需结合结构 |
| Compression Set | 压缩后的永久变形 | 否，反映长期回弹趋势 |
| 回弹测试 | 回弹能力 | 否，需与按压力一起看 |
| Operating Force | 实际按键力度 | 更接近使用体验 |
| 行程（Travel） | 按键动作距离 | 需结合结构判断 |
| 抗菌性能测试 | 抗菌效果 | 完全不能代表机械性能 |
4.1 材料试片与按键本体，结论不通用
试片是均匀受压的平板，按键是带键壁、带法兰、带行程的立体结构。同一个抗菌体系，在试片上可能只看到硬度小幅上移，做进按键后因为局部模量差异，按压力反馈却可能出现明显不一致。
这也是为什么医疗设备的抗菌按键方案，最终都要落到按键级测试上。

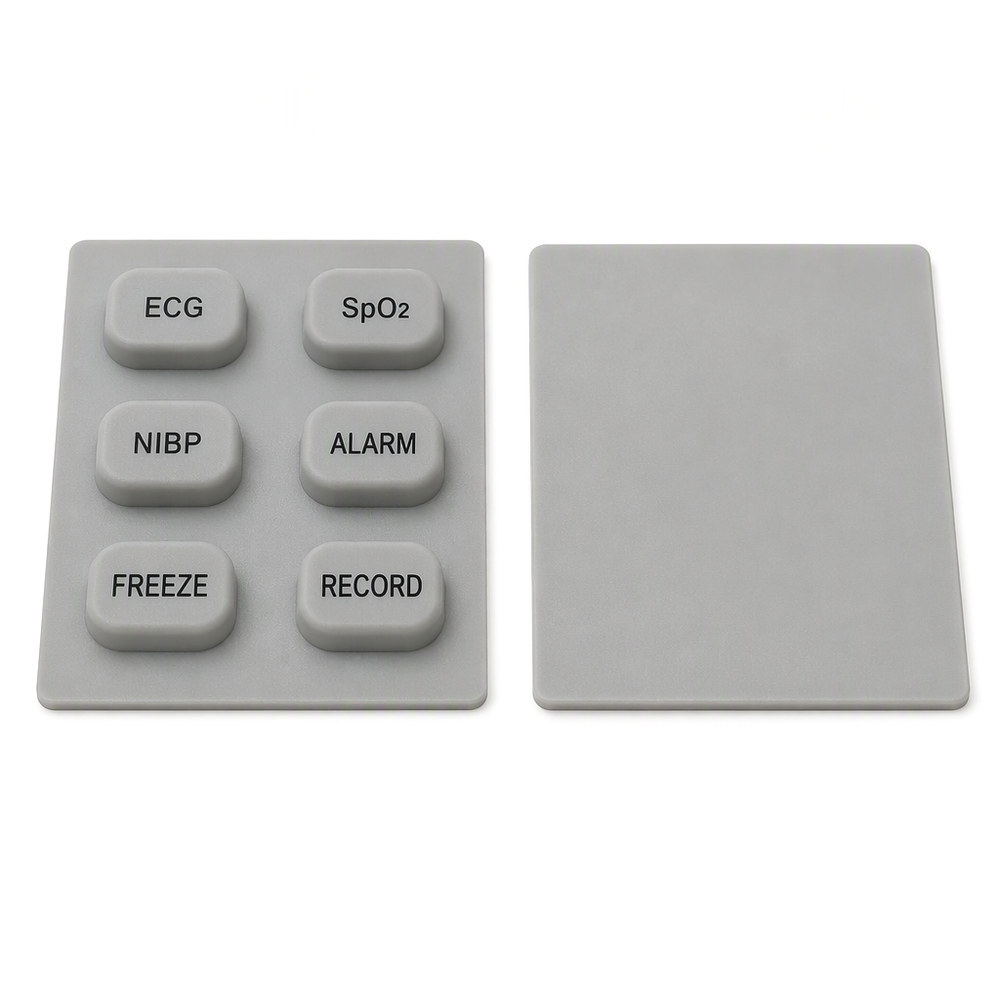

同一批材料：左侧按键用于按键级测试，右侧平板试片仅用于材料级筛选
五、抗菌剂用量为什么要做平衡
添加量偏低，抗菌效果可能达不到目标；提高添加量，材料物性、加工流动性、颜色和表面状态都可能跟着变化。表面状态一旦改变，后续的字符印刷、喷涂或镭雕工艺也要跟着调整，成本结构随之改变。
所以「抗菌剂越多越好」在工程上并不成立。合理的做法是先定目标抗菌要求与清洁消毒方式，再反过来确定抗菌体系与用量的优选区间。
六、抗菌处理后的性能验证矩阵
验证不能只围绕抗菌率做，建议按四组并行推进：
- 抗菌性能：按约定方法测抗菌率，并记录测试条件。
- 物理性能：硬度、拉伸与撕裂、回弹、压缩永久变形。
- 按键性能：按压力、行程、按键寿命、触感一致性。
- 老化与清洁：按设备实际消毒方式做擦拭循环，记录外观、硬度与字符变化。
四组数据要放在同一份报告里对照，才能判断抗菌体系是否真的可用，而不是只证明「抗菌有效」。
七、定制抗菌硅胶按键时，需要提供哪些输入
- 设备使用环境与接触频率
- 日常清洁方式与消毒方式、频次
- 目标抗菌要求及判定方法
- 目标硅胶硬度与允许的按压力区间
- 按键行程与手感要求
- 外观与颜色要求（是否要求浅色）
- 是否需要导电结构及触点规格
- 预期使用寿命与清洁循环次数
7.1 交付时要确认样件的一致性
医疗类项目通常要求多批次一致。批量交付前，建议对同一批按键做一次硬度与按压力的抽检并留档，抗菌体系的引入让材料体系的敏感度上升，抽样比以往更值得做。

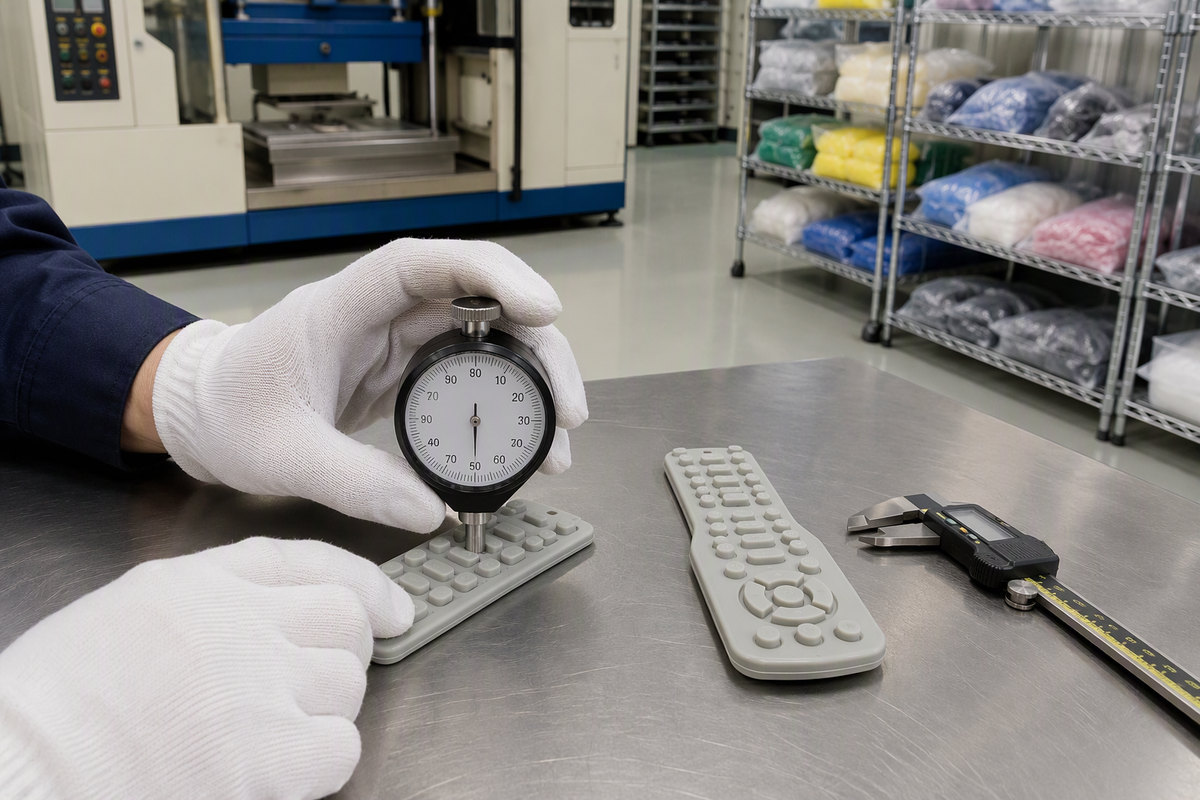

进料与出货阶段的硬度抽检，是抗菌硅胶批次一致性的基础控制点
八、结论：抗菌与按键手感必须一起评价
医疗监护仪硅胶按键的抗菌设计，不能脱离按键的机械性能单独评价。真正要找的不是「抗菌剂加多少」，而是抗菌性能、硬度、回弹、按压力与长期稳定性之间的平衡点。这个平衡点无法靠一支抗菌剂解决，需要材料体系、按键结构与表面工艺一起对齐。
常见问题
银离子会改变硅胶按键硬度吗？
可能改变，方向不固定。银的载体形态、粒径、表面处理与添加量都会影响结果，必须以实际配方的测试数据为准，不能套用其他体系的结论。
抗菌硅胶按键为什么手感会变？
常见原因是填料体系改变后交联网络均匀程度下降，局部模量出现差异；同时也会受按键几何结构放大。判断顺序是先测按压力与行程，再回看材料。
医疗设备硅胶按键的回弹怎么测？
试片用于材料筛选，按键用于方案确认。两个层级都要测，并固定压缩量、温度与恢复时间，否则数据无法横向比较。
抗菌剂添加量会影响按键寿命吗？
有可能。添加量提高会改变材料物性与表面状态，进而影响按键疲劳寿命与字符耐磨性。需要把寿命测试纳入同一批验证。
医疗监护仪硅胶按键需要测试哪些性能？
至少包括抗菌性能、硬度、回弹、压缩永久变形、按压力、行程、按键寿命，以及按实际消毒方式的擦拭循环后的外观与字符状态。
参考与来源
本文对抗菌性能测试方法、压缩永久变形与涂层耐久性的描述，参考以下公开资料：
- ISO 22196:2011 Measurement of antibacterial activity on plastics and other non-porous surfaces — https://www.iso.org/standard/54431.html
- ISO 815-1:2019 Rubber, vulcanized or thermoplastic — Determination of compression set — Part 1 — https://www.iso.org/standard/74943.html
- A Closer Look at Studies Using the ISO 22196:2011 Standard (PMC open access review) — https://pmc.ncbi.nlm.nih.gov/articles/PMC10813364/
