可穿戴设备硅胶按键汗液腐蚀：人工汗液测试下硅胶表面涂层与字符脱落机制
实验室的耐汗测试报告显示通过，用户戴了两三个月，按键上的字符开始变淡、局部开裂、最后成片掉字。很多厂家第一反应是「硅胶不耐汗」，但真正出问题的位置，往往是硅胶基材与表面涂层、油墨之间那层看不见的界面。
本文讨论的是可穿戴设备上使用的硅胶按键在长期汗液接触条件下的表面失效，重点是字符与涂层的脱落，不涉及传感器与电池部分。
一、真实佩戴环境和实验室环境差在哪里
手腕位置的特殊性在于：汗液会持续、小面积、长时间地附着在按键表面，同时叠加皮肤摩擦、体温与衣袖的反复蹭擦。这三者单独都能接受，叠在一起就变成了一个持续的界面攻击。
更麻烦的是这个过程非常慢。实验室几小时或几十小时的结果，通常不会体现出几个月后的状态。所以耐汗评价的关键不是「过没过」，而是测试设计是否接近真实叠加条件。
1.1 先分清失效发生在哪一层
可穿戴按键的失效可以粗略分成三层：硅胶本体（表面变化、硬度漂移、回弹下降）、打印或涂层形成的字符层（附着力、耐磨、耐汗）、以及两者之间的界面。用户看到的是字符掉了，出问题的却可能是界面。
把这三层的测试分开做，才能知道该改哪一层。
可穿戴设备硅胶按键：字符层与硅胶基材的界面，是耐汗问题的关键位置
二、人工汗液测试能说明什么，不能说明什么
人工汗液通过配方模拟真实汗液的几个主要成分：水分、盐分、酸碱环境以及少量有机成分。它的价值在于把「汗液」这个复杂变量标准化，让不同批次的材料可以在同一把尺子下比较。
但它终究是模拟性测试，不等于真实人体汗液环境。真实汗液会随饮食、运动强度、个体差异变化，还会带入防晒霜、护肤品和灰尘。所以人工汗液测试的结论应被理解为「相对排序」，而不是「绝对寿命」。
三、硅胶本体和表面字符，失效模式完全不同
- 硅胶本体关注：表面变化、硬度漂移、回弹、拉伸性能、老化后的外观。
- 表面涂层与字符关注：附着力、耐磨、耐汗、耐清洁剂、色差。
把这两组指标混在一张报告里，结论很容易失真。硅胶本体完好、字符脱落，是完全正常的一种组合。
四、字符在汗液环境下为什么会掉
把失效过程拆成链条更清楚：汗液接触 → 表面润湿 → 界面状态变化 → 摩擦作用 → 涂层破坏 → 字符脱落。链条上每一环都对应一个可控制的制造参数。
| 失效环节 | 对应可控参数 | 常见偏差 |
|---|---|---|
| 表面润湿 | 表面能、表面预处理方式 | 预处理不足，界面未被激活 |
| 界面附着 | 油墨/涂层与硅胶体系的匹配性 | 沿用其他基材的油墨 |
| 固化质量 | 固化温度与时间 | 固化不足，附着力先天偏低 |
| 涂层强度 | 涂层厚度与均匀性 | 厚薄不均，边缘先破 |
| 摩擦暴露 | 字符边缘设计、表面污染控制 | 尖角边缘先被磨掉 |
五、最容易导致耐汗性不足的制造因素
- 硅胶表面预处理不到位，界面没有形成有效附着
- 油墨或涂层与硅胶体系不匹配，短期看不出、长期失效
- 固化不足或固化条件波动
- 涂层厚度不均匀，边角处偏薄
- 成型后表面残留脱模剂或粉尘污染
- 后处理工艺不稳定，批次之间差异大
- 字符边缘过于锐利，摩擦时应力集中
六、人工汗液测试应该怎么设计
推荐按「初始样品 → 人工汗液暴露 → 擦拭或摩擦 → 再评价」的主线推进，并把它做成可重复的流程。
- 保留初始样：同批留样，固定保存条件，用于事后对照。
- 浸泡暴露：记录人工汗液配方、温度与浸泡时长。
- 擦试或摩擦循环：明确载荷、次数与摩擦介质。
- 再评价：字符外观、色差、附着力、表面完整性、硬度、回弹、字符可识别性。
如果需要更接近真实场景，可以在上述主线上叠加：汗液浸泡 + 摩擦循环、汗液 + 温度循环，或汗液 + 紫外线组合。组合条件越接近实际佩戴，结论越有参考价值。
6.1 字符层要单独留样做对比
字符是按键上最薄、最容易受攻击的部分。建议对同一批按键分别做「未处理」「仅浸汗」「浸汗 + 摩擦」三组，横向比较字符的色差、附着力与可识别性。三组数据放在一起，附着力是否达标、界面是否被破坏，一眼就能看出来。

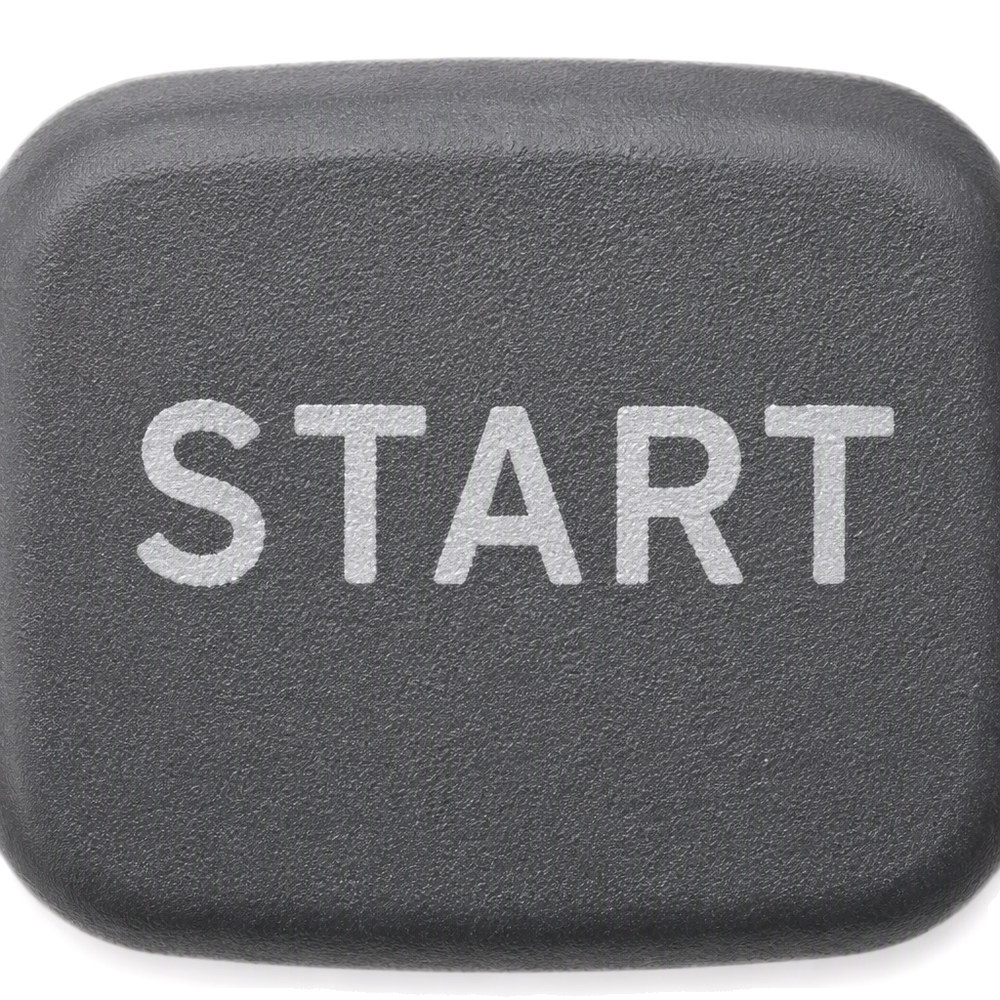

字符层边界与油墨厚度的均匀性，直接决定浸汗摩擦后是「变淡」还是「掉字」
七、为什么「耐汗测试通过」不等于寿命足够
真实佩戴中同时存在的变量至少有八项：汗液、摩擦、皮肤油脂、防晒霜、清洁剂、温度、湿度、紫外线。单项测试通过只能说明这一项不是短板，不能说明叠加之后仍然可靠。尤其是防晒霜与清洁剂，实验室测试里经常被省略，实际使用中却相当常见。
因此更稳妥的做法是采用组合环境验证：把最可能同时出现的两到三个条件放在同一周期里叠加，再判断字符的耐久性。
八、提高字符长期稳定性的可行方向
- 选择与硅胶基材匹配的字符工艺，而不是通用油墨
- 优化表面预处理，保证界面被有效激活
- 严格控制油墨或涂层的固化条件
- 优化涂层厚度，避免边角偏薄
- 将字符边缘设计为圆角，降低摩擦应力集中
- 对高频接触区域做重点验证，而不是全表平均
- 建立留样与批次对照机制，便于事后追溯
8.1 验证环境要覆盖真实使用习惯
如果目标用户是运动人群，汗液与摩擦的叠加强度会明显高于日常佩戴。验证条件的设定应当参考真实使用习惯，而不是取一个通用值。条件订得太轻，报告好看但解决不了客诉。

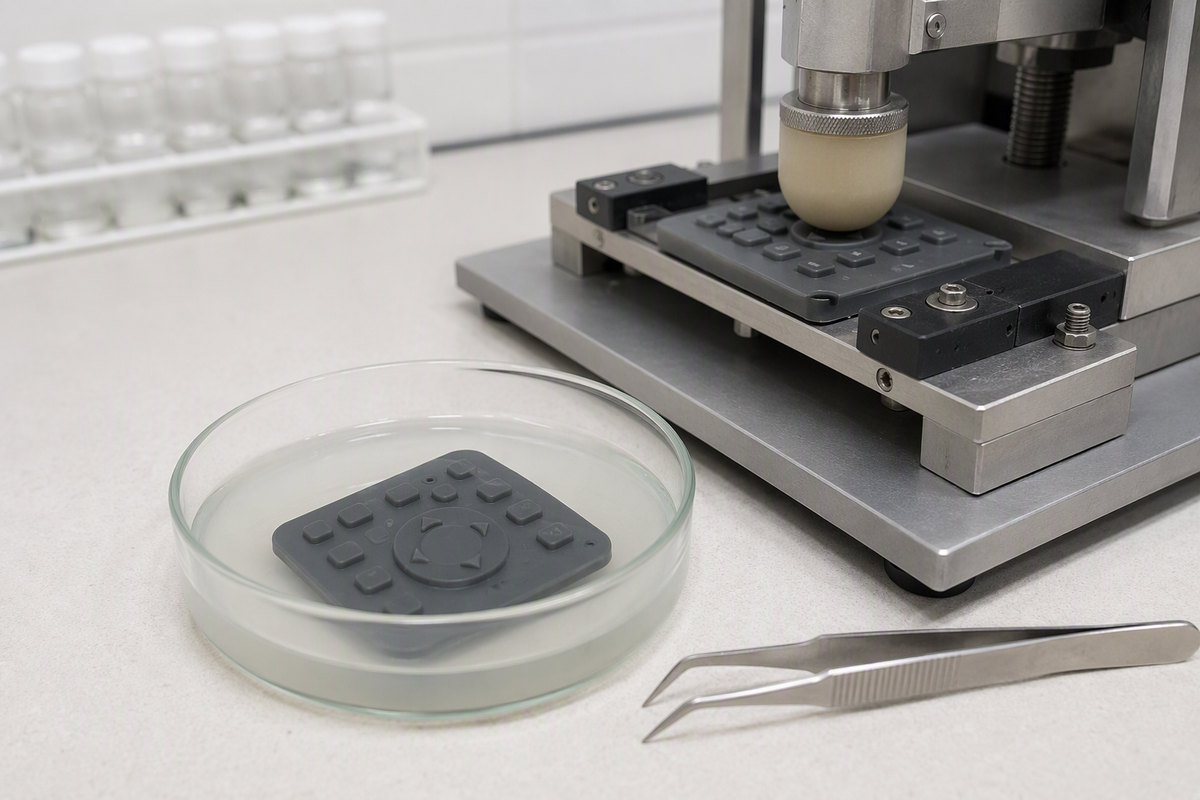

浸汗 + 摩擦的组合测试，比单纯浸泡更接近可穿戴的真实佩戴条件
九、厂商需要提供给硅胶按键制造商的参数
- 佩戴位置与接触皮肤的持续时长
- 汗液接触频率与强度（日常佩戴或运动场景）
- 字符类型、字符颜色与可识别性要求
- 摩擦频率与主要摩擦介质
- 常用清洁方式与清洁剂类型
- 预期使用寿命
- 防水等级与整机结构约束
- 表面涂层或表面处理要求
十、结论：可穿戴按键的耐汗问题，核心在界面
可穿戴设备硅胶按键的耐汗问题，本质上不只是「硅胶耐不耐汗」，更重要的是硅胶基材、表面处理、字符涂层与摩擦环境之间的界面可靠性。把界面这条线单独管起来，失效原因会清楚很多，改进方向也不容易走偏。
常见问题
人工汗液会腐蚀硅胶按键吗？
对硅胶本体的直接影响通常小于对字符与涂层的界面影响。多数可见失效发生在字符层与其附着力上。
为什么硅胶按键上的字符容易掉？
常见原因是界面附着不足：表面预处理、油墨匹配性、固化条件与涂层厚度里，任何一项偏离都可能在浸汗摩擦后表现为掉字。
可穿戴设备硅胶按键怎么做耐汗测试？
按「初始样 → 人工汗液暴露 → 擦拭或摩擦 → 再评价」推进，并把附着力测试放在汗液处理之后进行。
硅胶按键表面涂层如何提高附着力？
核心是表面预处理与体系匹配：让界面被有效激活，选用与硅胶匹配的油墨或涂层，并严格控制固化条件与厚度均匀性。
人工汗液测试能模拟真实佩戴环境吗？
只能部分模拟。它把汗液变量标准化，但无法覆盖防晒霜、清洁剂、皮肤油脂与摩擦的叠加，建议做组合条件验证。
参考与来源
本文对耐汗色牢度、橡胶耐液体与涂层耐磨性的描述，参考以下公开资料：
- ISO 105-E04 Textiles — Tests for colour fastness — Part E04: Colour fastness to perspiration（测试方法说明） — https://en.usb-lab.com/services/laboratory-services/determination-of-color-fastness-to-sweat-iso-105-e04/
- ISO 1817:2022 Rubber, vulcanized or thermoplastic — Determination of the effect of liquids — https://www.en-standard.eu/iso-1817-2022-rubber-vulcanized-or-thermoplastic-determination-of-the-effect-of-liquids/
- The Efficacy of Polymer Coatings for the Protection of Electroless Copper Plated Polyester Fabric (Polymers, PMC open access) — https://pmc.ncbi.nlm.nih.gov/articles/PMC7361983/
