汽车方向盘硅胶按键高温压缩永久变形：100°C下72小时后的回弹损失率控制
方向盘上的按键用了两年，出现「按得下去、回不来」：手感变软、行程和前年不一样，偶尔还触发不灵。有人去查电路、换触点，问题照旧——因为真正的原因在硅胶本体：它在高温和长期受压下没有完全回到原来的形状。
本文讨论的是汽车方向盘开关上使用的硅胶按键在高温压缩条件下的回弹损失，重点是如何定义、测试和控制压缩永久变形。
一、方向盘按键面对的是一个「长期受压 + 高温」的组合
方向盘内部的环境温度比车内空气温度高得多，尤其在夏季暴晒与发动机舱热辐射叠加时。与此同时，按键在装配状态下往往已经处于被预压的状态，长期受力。这两件事叠加，会推动材料发生应力松弛，回弹能力逐月下降。
现场表现通常是渐进的：先是手感变软，再是回弹变慢，然后行程发生变化，最后出现触发不稳定。等到用户投诉的时候，材料层面的变化已经积累了很久。
1.1 先分清「瞬时回弹」和「压缩永久变形」
按下去能弹回来，说明瞬时回弹没问题；但这不代表长时间受压后还能弹回来。压缩永久变形描述的正是后者：材料在规定的温度、时间和压缩量下受压，释放之后残留了多少变形。
对密封件来说这是核心指标，对长期处于预压状态的方向盘按键同样如此。

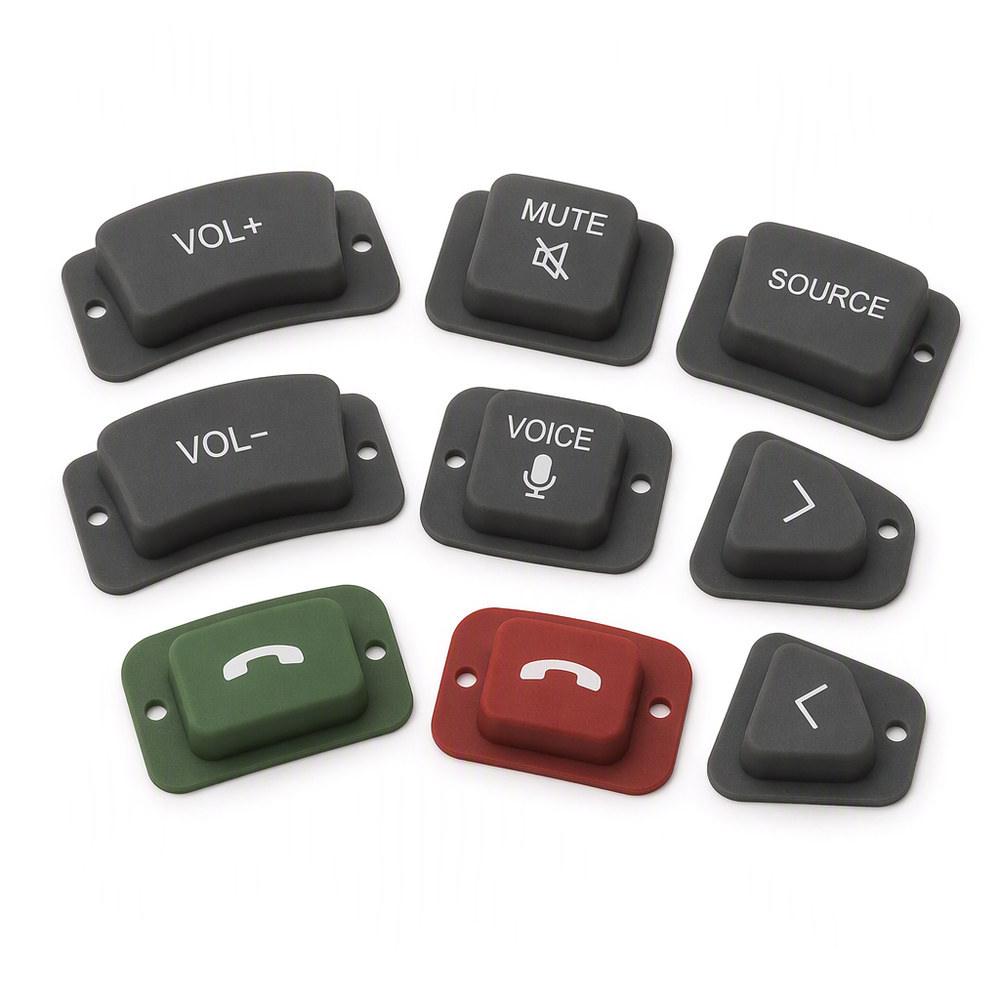

方向盘开关硅胶按键：多枚独立模压件，法兰平整，装配后常处于预压状态
二、为什么 100°C × 72 小时值得单独拿出来看
100°C、72 小时是一组常见的工程验证条件，用来在有限时间内放大材料在高温长期受压下的表现，便于比较不同材料与结构方案。必须说清楚的是：它是一组验证条件，并不代表所有方向盘的实际工况，不同整车厂与零部件系统可能有各自的测试规范。
把它写成「所有汽车按键的统一标准」是不准确的。合理的用法是：在项目里约定一组条件，同一项目内保持一致，便于横向比较与批次追溯。
三、高温为什么会让回弹变差
3.1 材料内部结构在高温下加速变化
高温会加速交联网络的变化，长时间压缩则让材料发生应力松弛。两者共同作用的结果，就是释放压力之后材料不再完全恢复，留下永久变形。温度越高、受压时间越长，这个变化越明显。
3.2 硬度相同的两种材料，压缩永久变形可能完全不同
这是最容易被忽略的一点。两个材料都标 50 Shore A，按起来的初始手感也很接近，但在同样的高温压缩条件下，残留变形可以差出一个量级，装到方向盘上就是两种完全不同的长期手感。
所以「找一个硬度一样的替代料」这个做法，在高温场景里风险很高。硬度是入场条件，压缩永久变形才是决定长期表现的那个指标。
3.3 结构会把材料的变形放大
壁厚偏大的按键，压缩变形量更明显；支撑柱结构容易形成应力集中，局部永久变形更严重；行程设计过大则拉长了每次按压的变形路径。此外，按键是否长期处于装配预压、硅胶是否与外壳干涉、PCB 安装高度是否合理，都会直接改变受力状态。
换句话说，同一支胶做出来的两种结构，高温后的回弹表现可以差很多。改结构往往比换料更有效。

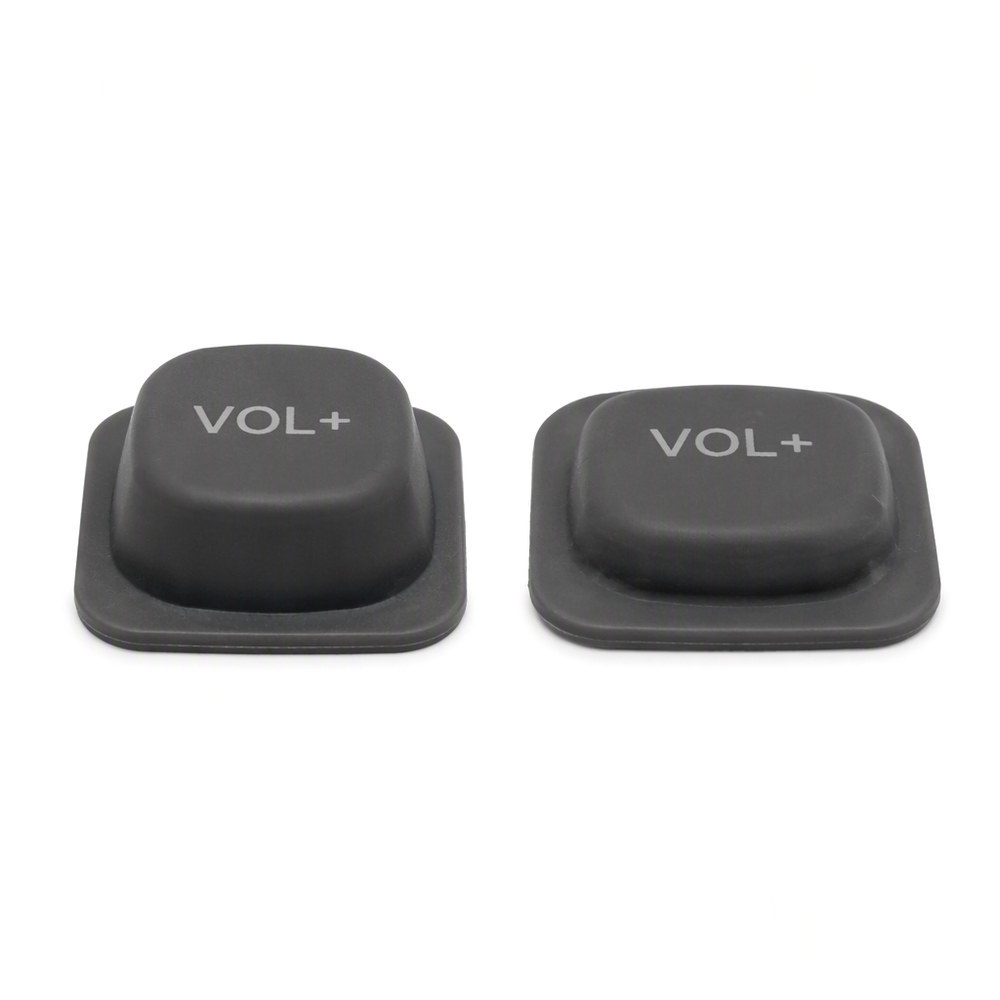

同一材料、同一颜色：右侧按键在高温压缩后留下明显永久变形
四、100°C × 72 小时之后，应该测哪些参数
老化前后必须成对测量，只报老化后的绝对值没有意义。
| 测试项目 | 老化前 | 100°C / 72h 后 | 关注的变化 |
|---|---|---|---|
| Shore A 硬度 | 测量并记录 | 测量并记录 | 硬度漂移幅度 |
| 按压力 | 测量并记录 | 测量并记录 | 手感变化 |
| 行程 | 测量并记录 | 测量并记录 | 结构变化 |
| 回弹 | 测量并记录 | 测量并记录 | 回弹损失 |
| 压缩永久变形 | 按条件测量 | 按条件测量 | 残留变形量 |
| 触发可靠性 | 测量并记录 | 测量并记录 | 功能变化 |
五、回弹损失率怎么算
通用的表达方式是：回弹损失率 =（老化前回弹性能 − 老化后回弹性能）÷ 老化前回弹性能 × 100%。
使用这个公式有两个前提。第一，「回弹性能」用哪个量、用哪种测法必须事先定义，否则不同批次不能比较。第二，测试设备、压缩量、温度与时间要统一。同一组数据换一种测法，结论可能完全不同。
六、影响高温压缩永久变形的材料与制造因素
- 硅胶材料体系本身的高温回弹特性
- 硬度与交联密度是否匹配应用
- 固化程度是否充分，二次硫化是否到位
- 填料体系与用量
- 模压工艺参数：成型温度与成型时间
- 批次一致性，以及原材料批次是否可追溯
七、为什么只做材料试片测试还不够
材料试片和实际按键不是一回事。试片是均匀受压的平板，实际按键还受几何结构、壁厚、行程、装配预压、PCB 高度与触点结构影响。试片数据好、装机后回弹差，是实际项目中相当常见的一种结果。
建议按三级验证推进：
- 材料级：筛选材料体系，确认压缩永久变形与耐热老化数据。
- 按键级：用实际结构验证按压力、行程、回弹与变形量。
- 总成级：按装配状态验证预压、干涉与触发可靠性。
三级都过，才算真正完成了高温回弹的确认。
7.1 老化样件要用量产件
做高温老化的样件应当来自量产模具与量产硫化条件，否则固化程度与缩水率的差异会直接影响变形结果。老化的样件数量与摆放方式也要记录清楚，避免样品之间互相影响。

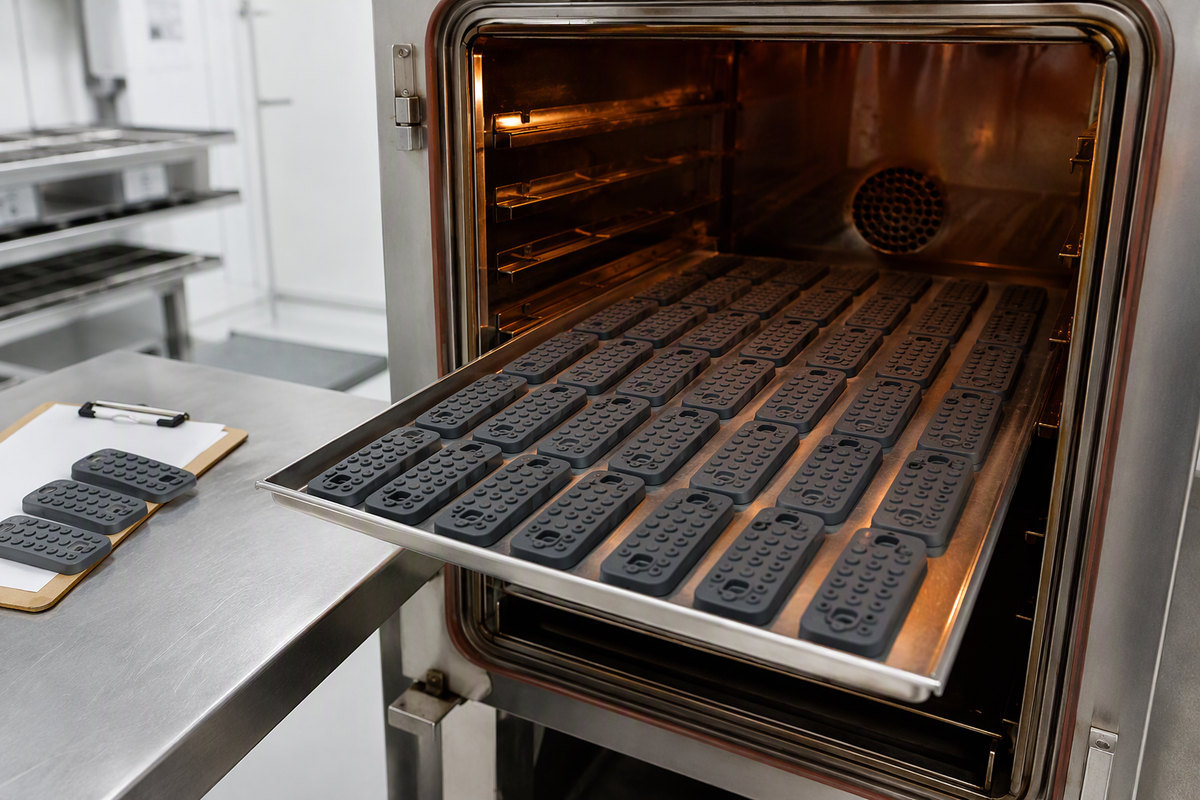

高温老化后的样件要回到室温再测，测量顺序与恢复时间需一致
八、制造流程中各阶段的控制点
- 材料选择：以压缩永久变形为首要筛选指标，硬度次之。
- 配方验证：在小批量阶段确认高温后的回弹数据。
- 模具设计：避免应力集中的支撑柱与过厚壁厚。
- 成型：固定成型温度与时间，减少批次波动。
- 二次硫化：按材料要求充分执行，并留记录。
- 性能测试：老化前后成对测量，形成可对比的数据。
- 总成验证：按实际装配状态确认预压与触发。
九、汽车电子客户可以向供应商确认这些内容
- 硅胶硬度及其允许波动范围
- 压缩永久变形的数值与测试条件（温度、时间、压缩量）
- 高温老化条件及老化后的硬度与回弹数据
- 老化后的按压力与行程变化
- 按键寿命（常温与高温后分别给出）
- 导电结构规格与老化后的接触电阻
- 尺寸公差与关键尺寸
- 批次一致性的证明方式与留样机制
十、结论：高温可靠性不能只看「耐高温硅胶」几个字
方向盘硅胶按键的高温可靠性，无法用「耐高温硅胶」这样的标签来判断。真正需要控制的是材料体系、压缩永久变形、按键结构、装配预压，以及高温后的实际回弹表现。把这四件事在同一份验证数据里对齐，比反复换料有效得多。
常见问题
100°C 下 72 小时会影响硅胶按键回弹吗？
在多数硅橡胶体系上会有影响，程度取决于材料体系、固化状态与结构。它是一组常用验证条件，不代表所有整车厂的实际工况。
什么是硅胶按键的 Compression Set？
指材料在规定温度、时间与压缩量下受压，释放后残留的永久变形量。它描述的是长期受压后的恢复能力，与瞬时回弹不是同一件事。
高温后硅胶按键为什么回弹变差？
高温加速交联网络变化，长期受压又带来应力松弛，两者叠加导致材料不能完全恢复。同时，结构的应力集中会放大这一变化。
硅胶硬度和压缩永久变形有什么区别？
硬度是常温下抵抗压入的能力，压缩永久变形是长期受压后的恢复能力。两者可能完全不对应：硬度相同的两种材料，压缩永久变形可以差很多。
汽车方向盘硅胶按键怎么做高温老化测试？
按项目约定条件做，老化前后成对测量硬度、按压力、行程、回弹与触发可靠性；样件取自量产条件，测试设备与参数在项目内保持一致。
回弹损失率怎么计算？
回弹损失率 =（老化前回弹性能 − 老化后回弹性能）÷ 老化前回弹性能 × 100%。前提是先统一定义「回弹性能」的测量方式与测试条件。
参考与来源
本文对压缩永久变形与高温老化测试方法的描述，参考以下公开资料：
- ISO 815-1:2019 Rubber, vulcanized or thermoplastic — Determination of compression set — Part 1: At ambient or elevated temperatures — https://www.iso.org/standard/74943.html
- ISO 188:2023 Rubber, vulcanized or thermoplastic — Accelerated ageing and heat resistance tests — https://isrsm.gov.mk/en/project/show/iso:proj:80468
- RTV Silicone Rubber Degradation Induced by Temperature and Humidity (Energies, MDPI open access) — https://www.mdpi.com/1996-1073/10/7/1054
