随着工具界面趋于紧凑，电钻硅胶按键设计正在发生变化

电钻手柄上能放按键的那点面积，这两年一直在缩水。国家统计局的数据显示，2025年中国电动手提式工具累计产量为19870万台，同比下降7.5%，其中12月单月产量1787万台、同比下降13.6%（智研咨询整理）。总量在回落，无绳化的比例却在往上走：前瞻产业研究院的行业统计显示，2024年中国电动工具锂电渗透率约为59.0%，通用级产品已经达到77.4%。电芯、无刷电机、调速与保护板挤进同一根手柄，而握持区的外形尺寸由人手决定、不会跟着变大。被压缩的，首先是面板上那几个按键。

这带来的变化不只是「按钮换了样子」，而是设计顺序被改写。过去常见的做法是先选一颗轻触开关或微动开关，再给它配一个硅胶按键帽；现在越来越多电钻把整片硅胶按键膜直接装到外壳上，用导电丸或导电触点与PCB上的焊盘直接接触，中间那层独立开关被省掉了。按键从「输入元件」变成了结构件的一部分。这类把按键和导电通路做在同一片硅胶里的做法，通常归在导电硅胶按键这个类别里讨论，但它真正的价值不在导电，而在于腾出来的那几毫米。

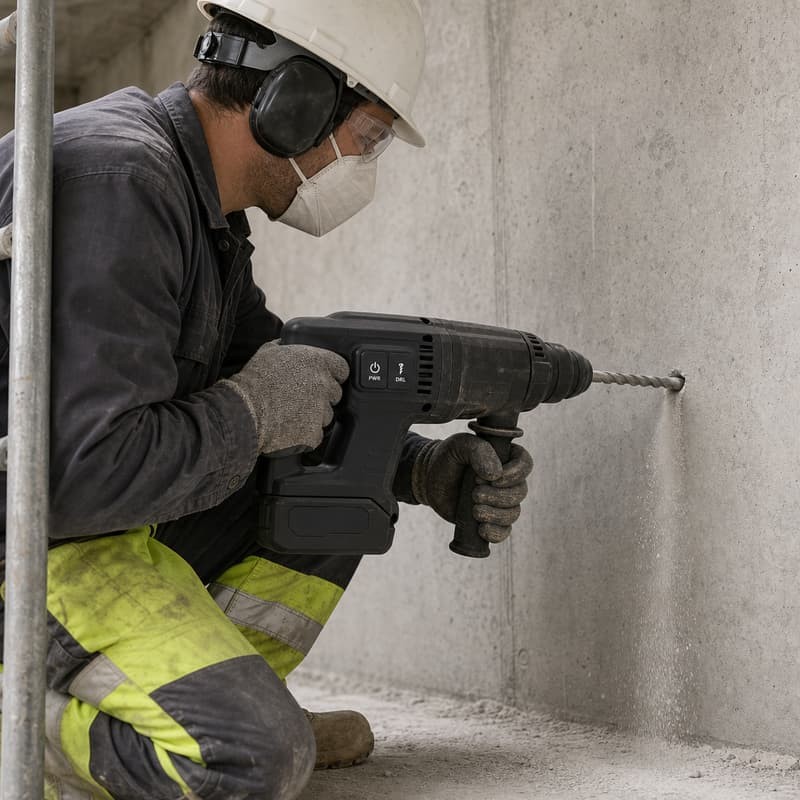

混凝土墙钻孔：操作者戴安全帽、防尘口罩和厚手套，双手都扶在机身上。图片来自博皓电子素材库。

现场条件先给按键划出底线

电钻不是在恒温车间里用的。混凝土墙钻孔时，双手都要扶在机身上——一只手承担重量和轴向推力，另一只手稳住前端，能腾出来碰面板的只有握持手的大拇指。粉尘、飞屑、偶尔溅到的切削液，再加上厚手套，这几种条件叠在一起，等于给按键划了三条底线：盲操要能定位、戴手套要按得动、脏手不能打滑。

这类产品的适用安全与防护要求，国内标准体系里有对应文件：GB/T 3883.1-2014 给出通用要求，GB/T 3883.201-2017 给出电钻和冲击电钻的专用要求；外壳防护等级的分级方法见 GB/T 4208-2017。标准不会告诉你按键该怎么做，但它框定了一件事——按键必须在不牺牲防护的前提下完成输入。这也是为什么一体硅胶膜会被采用：同一片硅胶既做按键、又做密封界面，防护和输入不再互相拆台。具体的截面配合方式，可以对照硅胶按键的结构设计思路里整理过的几种做法。

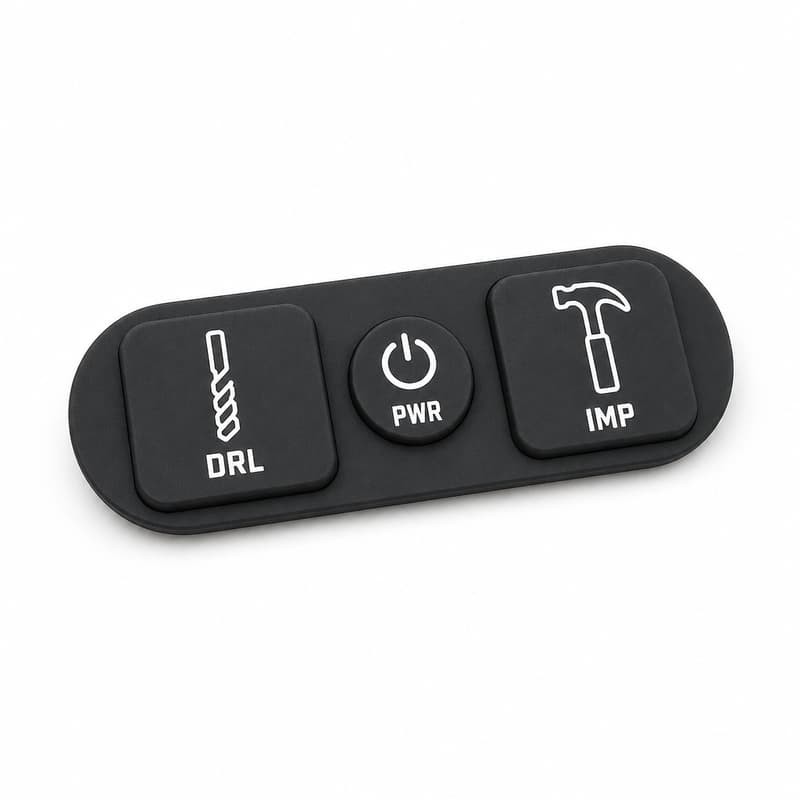

同一排三颗键：两侧的钻孔、冲击模式键又大又方，中间的电源键小而圆。图片来自博皓电子素材库。

界面变窄之后，误触比失效更常见

先看一个乍看不太顺的做法。上图这排三颗键，两侧的钻孔（DRL）和冲击（IMP）键做得又大又方，中间那颗电源键（PWR）反而明显更小，而且是圆形。按「常用键做大」的直觉，电源键不该被缩小——它几乎每次作业都要按。

但面板设计的排序标准往往不是使用频率，而是误触代价。这三颗键里，改模式和开关机的后果并不对等：想换模式却按到电源，机器会关机或跳状态，手里的活直接停下；想开关机却按到模式键，只是换了工作档位，操作者多半能立刻察觉并纠正。把代价高的那一颗做成明显不同的尺寸和形状，是这类面板反复采用的做法——不是「谁常用谁大」，而是「谁按错更麻烦谁更特殊」。

形状在这里承担了尺寸之外的第二重区分。一颗圆形小键夹在两颗方形大键之间，手指在滑过时能通过轮廓直接定位，不必靠间距估算。需要说明的是，差异并不是越大越好：差异过大时，小键在戴手套的情况下会变得难按，实际的做法是用壁厚和锥角把力值差控制在「能感觉到、但不吃力」的区间。

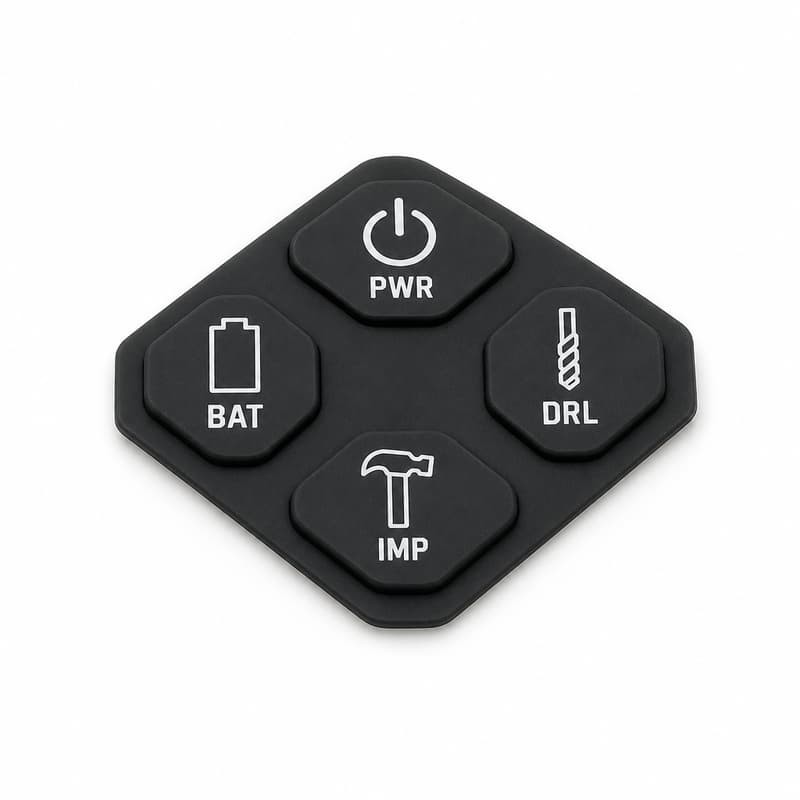

四颗键按菱形排开，每颗键本身是圆角六边形：电源、电量、钻孔、冲击。图片来自博皓电子素材库。

异形排布解决的其实是定位

六边形、菱形这类排布，第一眼看上去像造型设计，实际作用更接近「给拇指提供方向参照」。四颗键按上下左右排成一个菱形，每颗键本身又是圆角六边形，指尖滑过时能通过边缘的朝向判断自己落在哪一格——这比在四颗等大的矩形键之间靠距离判断要可靠得多。

另一个好处是功能分区变清楚了。上图的四颗键分别是电源、电量（BAT）、钻孔模式（DRL）和冲击模式（IMP）：两个模式键放在左右，电源和电量放在上下，手指记住的是「方向」而不是「第几个」。这种记忆方式在粉尘遮挡视线、或者戴着手套触感变钝时更稳。

它同时也是成本最低的那种改动——不增加零件数量，改的是模具型腔，不动PCB。

被压缩的三个参数

空间一紧，最先被动的是这三个参数，而且它们互相牵制：

三者当中任何一个被压到极限，另外两个都要让步。这也是为什么一体硅胶按键膜更有余地：在同一片硅胶里，不同按键可以用不同的壁厚和锥角分别调参数，而不是被独立开关的固定规格绑住。力与行程的对应关系，在硅橡胶键盘的实际力和行程里有更具体的说明。

手感是会漂移的，标准里都有对应的试验

硅胶有记忆，但它的记忆是单向走的。长期压缩之后，回弹不会百分之百回到原位，这个现象有专门的试验方法：GB/T 7759.1-2015（压缩永久变形的测定）规定在常温及高温条件下测量硫化橡胶保持弹性的能力。表现到整机上，就是用了半年之后同一颗键需要更大的力才能按到位——而用户感知到的是「按键变钝了」，很少有人会把它和材料性能联系起来。

上面那张图里的白色图标，是激光雕刻或印刷在硅胶表面的。长期摩擦、擦拭之后它是否还在，对应的是 GB/T 9286-2021（划格试验）和 GB/T 1768-2006（耐磨性测定）这一类试验。另外几项管的则是别的失效路径：GB/T 2423.10-2019（振动，正弦）验证结构在振动下是否可靠；GB/T 528-2009（拉伸应力应变性能测定）是判断材料批次稳定性的基础数据。

还有一份值得留意的变化：GB/T 3672.1-2025（橡胶制品的公差 尺寸公差）已于2026年2月1日实施，替代2002版。对紧凑面板来说，按键与面板孔的配合尺寸本来就紧，公差体系的更新会直接影响这套配合怎么定、给多少余量。

一次开模之前的打样记录

说回具体的活。电钻类项目里，客户通常给的是一张外壳截面图和一块PCB，按键的位置在ID阶段就基本定了。博皓电子（FromRubber）在东莞做硅胶按键定制，开模之前会先做一件事：按不同材料硬度和壁厚、锥角打几组按键膜样件，测出力-位移曲线，让客户在装配之前就看到「按下去是什么感觉」，而不是等模具开完再来调。

去年底一个电钻项目里，客户的原图是三颗等大、力值一致的按键。装配样机之后，客户反馈戴手套时容易按到旁边那颗。后来改的是尺寸和力值，没有动位置——因为位置是PCB决定的，动不了：中间那颗收小并改成圆形，两侧键保留方形但拉开尺寸差，重新打样之后反馈消失。这类改动能在几天内完成，是因为走的是同一副模具换镶件，而不是重开模。硬度选择对结果影响很大，取舍逻辑可参考如何选择硅胶/橡胶原材料的硬度。

这里必须把边界说清楚：博皓只做硅胶按键本体，包括导电丸、导电碳粒、表面喷涂、激光雕刻以及背光结构；PCB的布局、电路方案和开关选型由整机厂或方案公司负责。上面那个例子里「位置动不了」，原因也在这里——按键要迁就PCB，而不是反过来。

对整机厂意味着什么

把这几年的变化收拢成一句话：电钻的按键不再是一个可以留到最后再选的零件。它同时承担输入、密封、定位和手感四项任务，而可用的面板面积还在缩。

现实的做法，是在ID阶段就把按键的尺寸差、力值和行程一起定下来，并把打样验证提前到开模之前。开模之后再改，代价通常不是模具费本身，而是项目排期。需要看具体结构和配合形式的人，可以从定制硅橡胶键盘这一类产品里对照，再结合自己的PCB条件做取舍。
