为什么农业设备控制面板中的拖拉机硅胶按键会失效

为什么农业设备对硅胶按键的可靠性要求特别高

拖拉机一年的工作时长往往集中在这几个季节，作业期间停机的成本很高；驾驶室虽是封闭空间，但田间粉尘的粒径很小，长时间悬浮后会渗入面板缝隙；设备经常在清晨低温状态下首次启动，此时橡胶的弹性模量比中午高出不少，同一个人按同一个键的感受完全不同；操作人员常年戴手套，按压方向偏、力度大。

也就是说，硅胶按键在农业设备上失效，很少是单一原因。材料选择、结构设计、电气接触面磨损、环境暴露和外壳密封这五项，必须一起看。

拖拉机控制面板上哪些位置会用到硅胶按键

常见的位置包括仪表盘功能切换键、灯光与作业灯控制、空调与温度调节界面、后视与辅助功能键，以及扶手箱上的作业控制组。不同品牌和不同型号的设备，这些功能的排布方式差别很大，图标的含义也可能不同，因此不能直接套用其他机型的按键结构。设计时更可靠的依据是设备厂自己给出的功能定义表与符号规范，例如 GB/T 4269.2-2016 对农用拖拉机和机械操作符号的规定，可以避免同一个功能在不同机型上出现两套图标。

拖拉机硅胶按键的常见失效原因

户外温度循环导致材料性能漂移

硅橡胶的耐温范围宽，这是它被大量用于户外设备的原因，但「耐温」不等于「性能不漂移」。长期高低温循环之后，橡胶的交联密度和增塑体系会缓慢变化，表现为硬度上升、弹性恢复变慢。操作员的主观感受是「键变硬了」「按下去弹不回来」。

判断这类失效不能靠外观，最直接的方法是测邵氏硬度并与新品对比，同时按 GB/T 3512-2014《硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验》 做加速老化，把几年户外暴露压缩到可测量的实验周期里。硬度测定方法本身在 GB/T 39693.2-2025 中有明确规定，选材阶段就应当把验收口径写进技术协议。

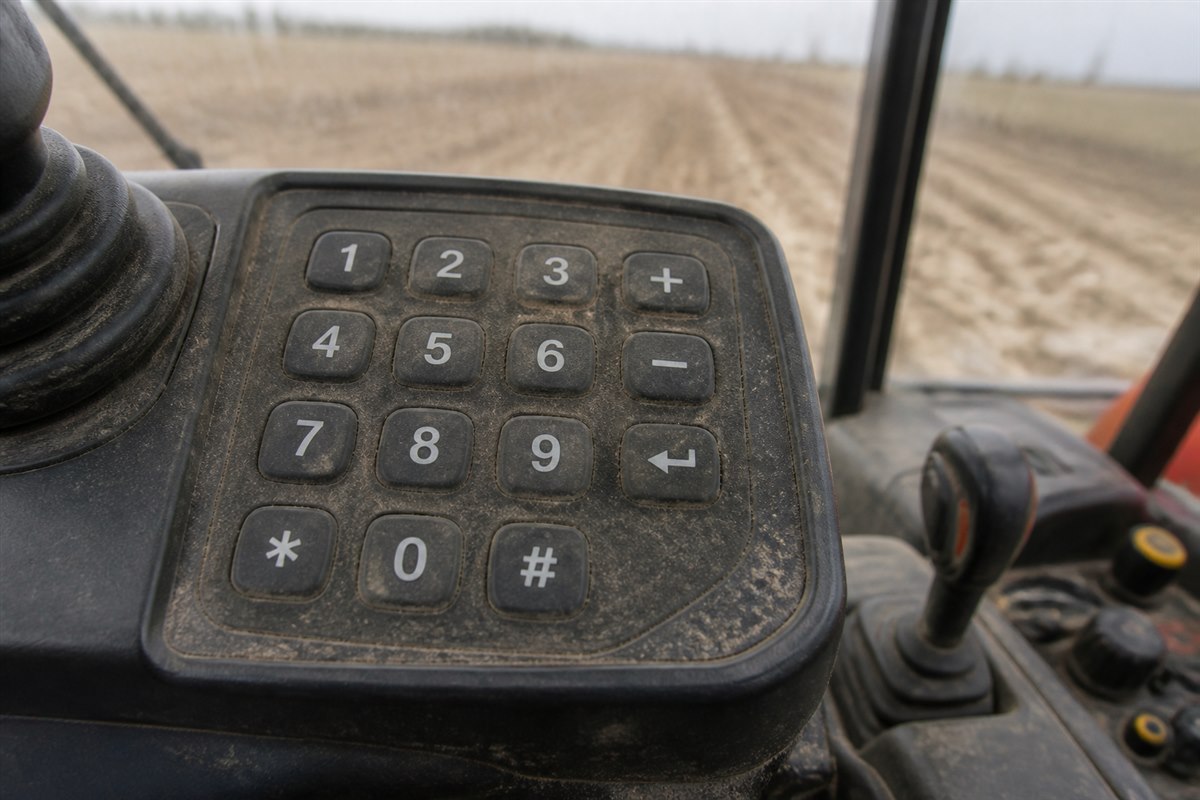

粉尘与泥土对运动副的侵入

农田粉尘的磨蚀性比一般室内粉尘强。它进入按键与面板开孔之间的环形间隙后，会在每次按压时充当研磨剂，同时占据原本用来容纳行程的空间。表现是行程变短、手感变涩，严重时按键按不到触发位置。

需要区分两件事：硅胶按键本身的密封唇结构能挡住多少颗粒，剩下的要靠整机面板的密封设计解决。整机侧的沙尘试验方法可参照 GB/T 2423.37-2006《试验 L：沙尘试验》。

潮湿与不完整的密封结构

一个常见的误解是「用了硅胶按键，面板就防水」。硅胶本身不吸水，但按键与面板之间总存在间隙，水汽会顺着间隙进入面板内部，在温度下降时凝结在 PCB 表面。凝结水不一定立刻造成短路，但会加速焊盘氧化和碳粒表面污染。

这类问题的排查重点在外壳密封结构而不是硅胶配方：面板是否设置排水路径、按键是否采用带密封唇的一体结构、紧固方式是否会造成面板局部变形。数显倾角仪硅胶按键在防尘防潮设计中的密封挑战中记录的思路同样适用于农机面板，只是农机面板的尺寸更大、变形量更难控制。

触发力度偏大或整片按键力度不一致

农机操作员普遍戴手套，如果触发力度按裸手手感确定，实际使用时会明显偏费力。长时间高频操作容易产生疲劳，也更容易出现「按了但没按实」的情况。力度不一致的问题更麻烦：同一片按键上有的键轻、有的键重，操作员会怀疑是电气故障，实际是结构或成型差异造成的。

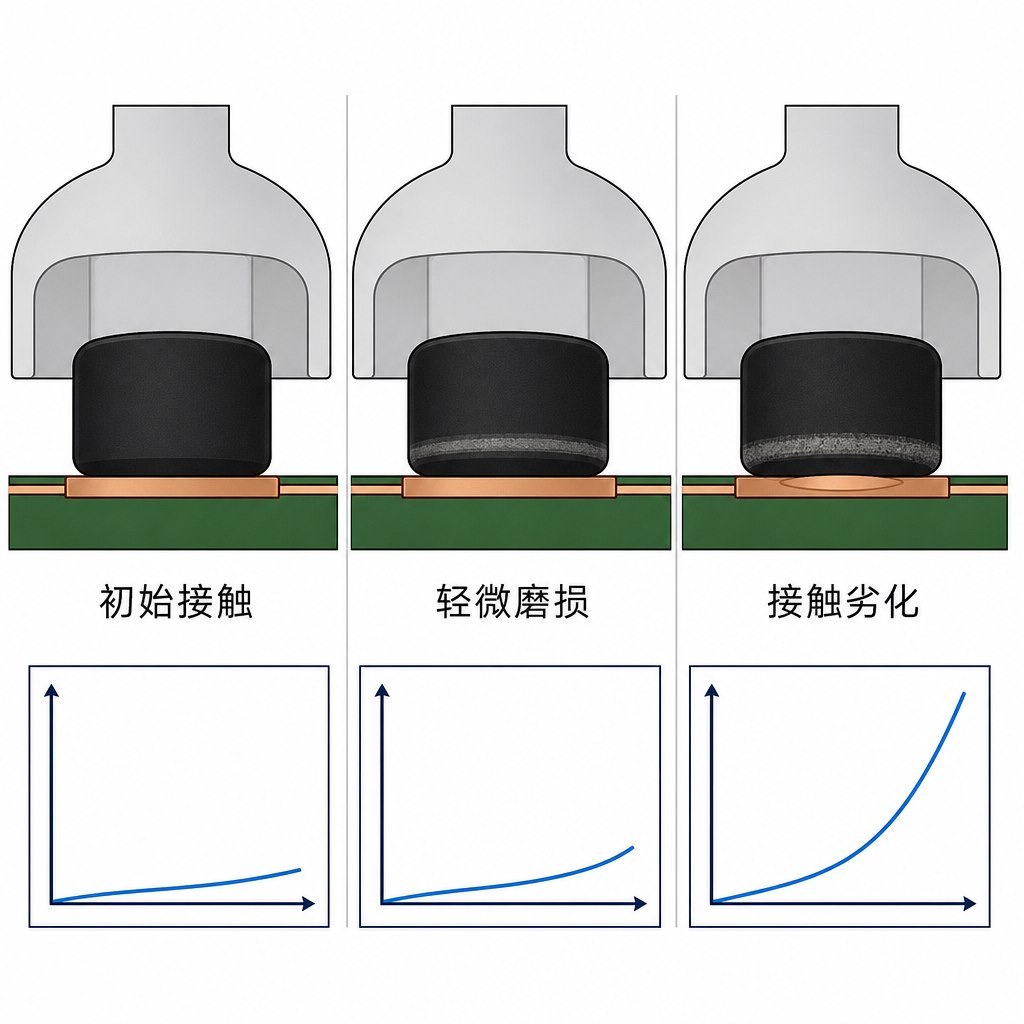

导电碳粒磨损

这是最容易被忽略、也最容易误判的一类。硅胶按键外观完好、回弹正常、字符清晰，但触发信号时有时无。原因是碳粒表面在几十万次接触循环后逐渐被磨平、被污染膜覆盖，接触电阻缓慢上升，最终超出输入电路的识别阈值。

农机的按键动作次数并不一定比工业设备少——作业季每天成百上千次操作很常见。碳粒几何形状的设计、PCB 焊盘表面处理方式，以及按键回弹时碳粒与焊盘的滑动量，共同决定磨损速度。

材料选择如何决定按键的实际寿命

硬度与弹性恢复

硅胶硬度直接决定手感和回弹力。硬度偏高的胶料在常温下触发清脆，但低温环境下会明显变硬；硬度偏低则在高温下回弹变慢，长期压缩后的永久变形更大。压缩永久变形的测定方法见 GB/T 7759.1-2015，这是评估按键「按久了会不会塌」的关键指标之一。

户外环境下的选材思路

户外应用需要关注的主要是长期老化后的性能保持率，而不是新品指标。生胶体系的选择可以参考 GB/T 28610-2020《甲基乙烯基硅橡胶》对牌号与性能项目的划分；抗臭氧龟裂能力则需要按静态与动态两种试验分别确认（GB/T 7762-2014 与 GB/T 13642-2015），因为按键在工作时是反复拉伸状态，静态合格的配方在动态条件下未必表现相同。

材料必须匹配具体环境

这里要明确一点：不存在适用于所有农机设备的通用胶料方案。同一款拖拉机在北方和南方、在大田和果园、在常温仓储和露天停放，其老化驱动因素完全不同。选材的输入是使用条件、预期寿命、按键结构与成型工艺这四项，而不是某一年的经验配方。

提高可靠性的四个设计着力点

按键几何结构

按键高度、表面形状、边缘倒角与键间距共同决定了操作员能否在戴手套状态下可靠定位。表面做成微凸或带轻微内凹，能明显改善手指的落点判断；边缘过锐会在长期使用中先出现裂纹。

柔性连接结构

裙边厚度与形状是调节触感的主要手段，因为它直接改变力—位移曲线的形态。厚度增加会抬高触发力峰值，也会让回弹变慢，两者必须同时看。

电气接触设计

碳粒直径、厚度、形状与焊盘尺寸之间需要成组匹配，而不是各自取一个「常规值」。开模前把碳粒与焊盘放在同一张剖面上核对，能避免绝大多数间歇性接触问题。

机械支撑与定位

整片按键在外壳内如果没有定位结构，装配后可能整体位移。位移本身不大，但对于只有几毫米的接触区来说，已经足以让压痕落到焊盘边缘。定位柱、定位孔与支撑面的作用就是把初始位置固定下来。

失效表现与排查方向对照

失效表现	可能原因	建议优先检查的环节
按键需要明显更大的力度	胶料硬度上升、裙边过厚或行程空间被粉尘占据	硬度复测、裙边结构、面板间隙清洁
按下去回弹慢或不回弹	柔性结构永久变形、低温下弹性下降	压缩永久变形数据、材料低温性能
电气接触时有时无	碳粒与焊盘错位、碳粒磨损或焊盘污染	碳粒压痕位置、焊盘表面状态
表面字符模糊或脱落	印刷或镭雕工艺耐磨不足	字符工艺方案与耐磨验证方式
同一片按键上力度不一致	结构设计差异、模具与成型一致性不足	成型参数记录、同批样品力度对比

需要说明的是，这张对照表给出的是排查顺序建议，不能替代实际拆解检查。同一个表现可能由不同原因造成，结论必须建立在对实物样品的观察上。

开发阶段提高可靠性的七个步骤

1. 先定义使用环境：作业季节、停放条件、清洗方式、粉尘与泥水暴露程度。
2. 确认触发力度要求，并明确是否以戴手套操作为验收条件。
3. 审核胶料方案，把硬度、耐老化与耐臭氧的项目和判定方式写进技术协议。
4. 匹配电气接触设计，在剖面上核对碳粒与焊盘的相对位置关系。
5. 检查外壳密封与固定结构，确认有独立于硅胶按键的防护设计。
6. 制作样品并组织实际操作人员评估手感，而不是由工程师单独判断。
7. 做重复按压与老化验证，重点看触感与接触电阻的衰减趋势。

采购定制农机按键前需要确认的问题

• 按键会装在什么位置，驾驶室内还是外部裸露区域？
• 设备的预期使用寿命与年均工作小时数是多少？
• 操作人员是否常年在戴手套状态下操作？
• PCB 焊盘坐标是否已经定稿，后续是否还会调整？
• 目标触发力度区间是多少，由哪一方负责验收？
• 按键表面是否需要印刷或镭雕字符，是否需要背光透光？
• 不同功能的按键是否需要通过颜色或形状区分？

这些问题如果在设计阶段就明确，后期改模的概率会大幅下降。定制硅橡胶仪表键盘这类产品的选材与结构讨论，基本都围绕这张清单展开。作为长期在东莞做定制硅胶按键的工厂，博皓电子（FromRubber）处理农机类项目时会额外确认清洗方式与停放条件，因为这两项对老化速度的影响常常超过设备本身的工作强度。相关的户外耐久性讨论可以参考户外测量设备中电子水平仪硅胶按键的耐久性问题，更多同类内容收录在 硅胶产品技术分享 分组。

结论

拖拉机硅胶按键的可靠性来自多个因素的共同作用：材料选择决定性能衰减的速度，机械结构决定触感是否一致，电气接触设计决定信号是否稳定，环境防护决定外部颗粒和水汽能进入多深，制造一致性决定同批产品之间的差异。

在完成实际的重复按压测试与老化验证之前，任何一方都不宜对按键寿命作出保证。合理的目标是把每一个影响因素都变成可验证的项目，并在设计阶段就把验收方式约定清楚。
