无人机云台控制器硅胶按键：紧凑型设计中的触感反馈

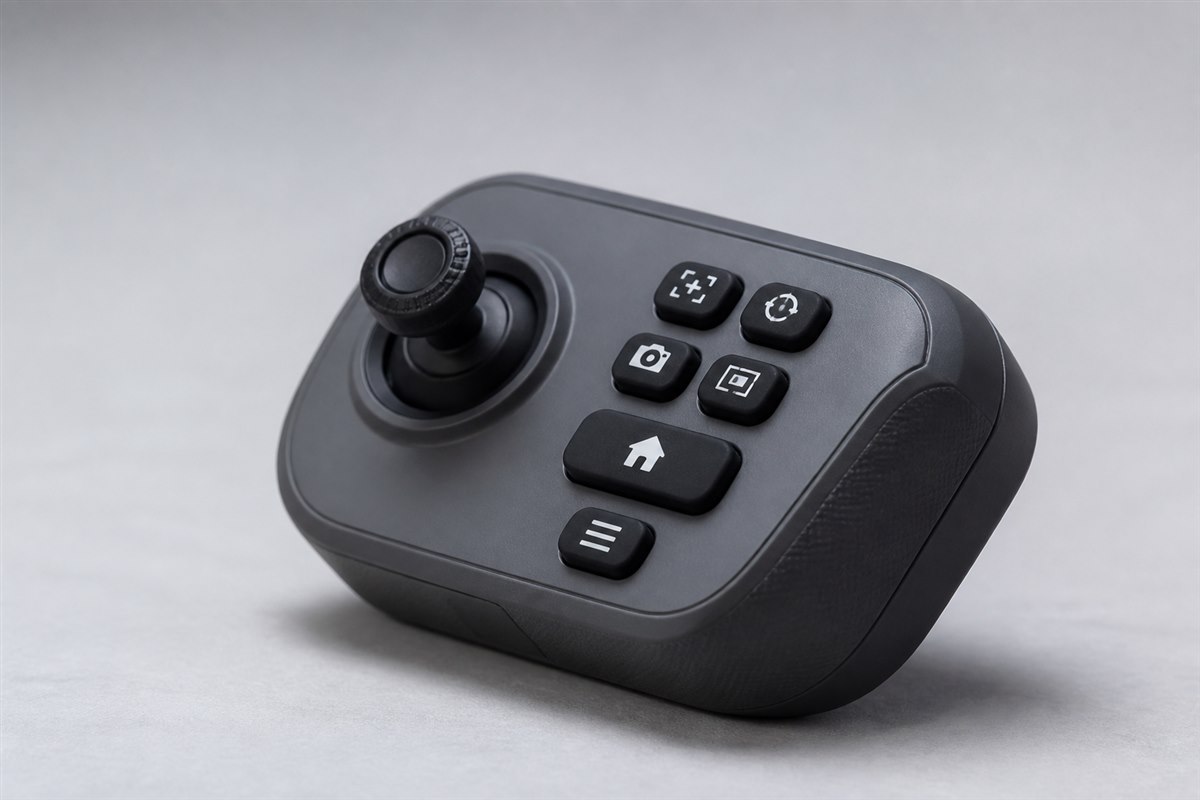

紧凑型控制器的按键与大型面板有什么本质区别

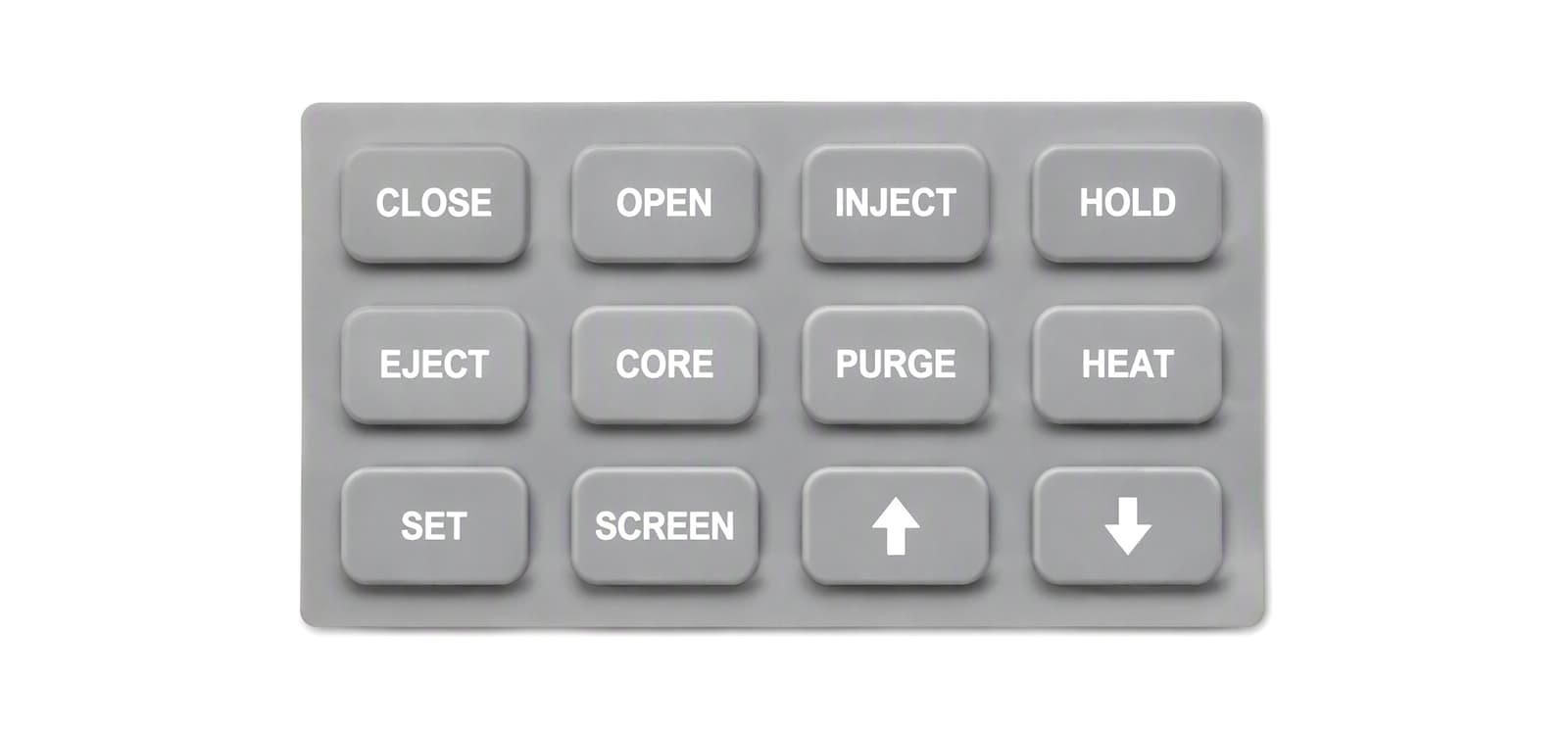

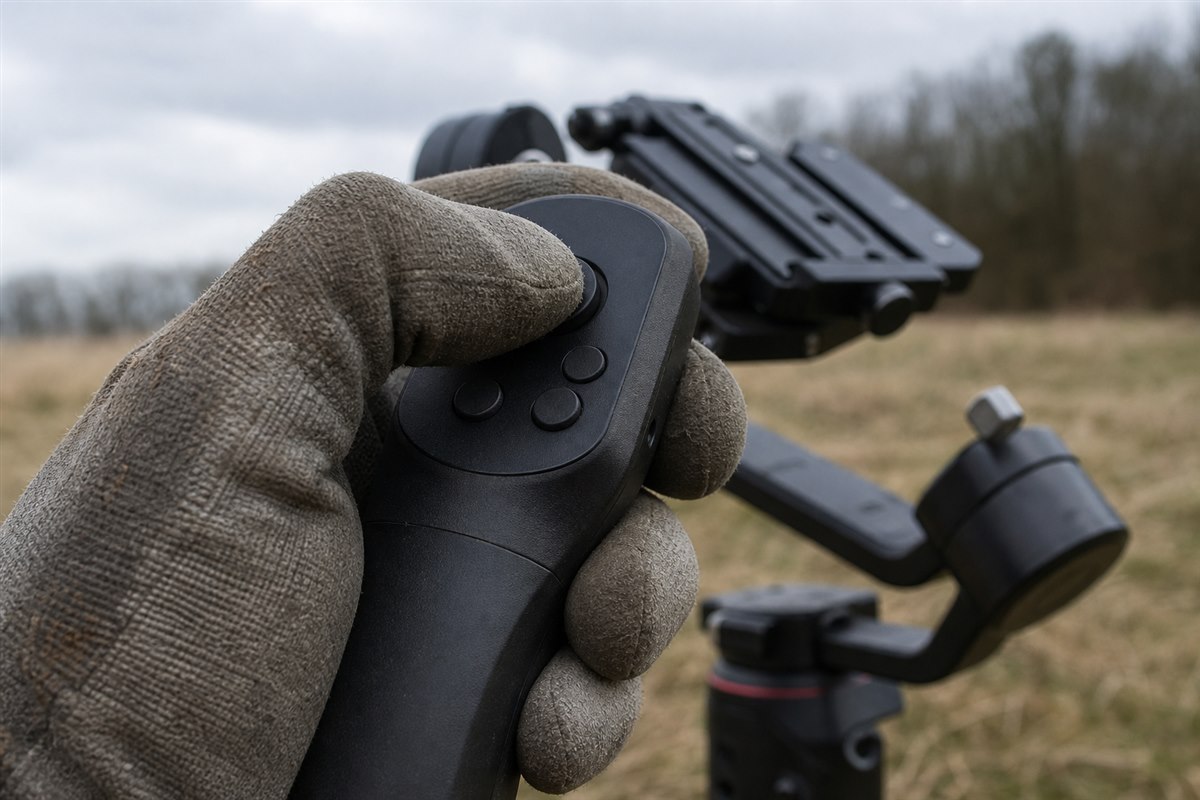

大型工业面板的按键可以通过间距和尺寸建立识别，操作员有时甚至不需要看面板。紧凑型控制器没有这个条件：外壳空间有限，按键之间的间距被压缩；控制器需要长时间手持，操作过程中手掌位置会不断变化；用户可能在户外戴手套操作，也可能在屏幕前做精细调整。这些条件共同要求按键必须在更小的面积里传递更明确的信息。

这里需要先划清范围：按键只是控制器输入界面的一部分，它不决定云台的运动控制效果。讨论按键的触感反馈，讨论的是操作员能否准确、一次性地表达自己的操作意图。

紧凑型硅胶按键最常见的四类触感问题

不同功能的按键手感过于相似

这是紧凑型设备最普遍的问题。当所有按键采用同一高度、同一裙边厚度、同一硬度时，操作员的指尖只能靠位置记忆来区分。位置记忆在双手握持、需要同时操作摇杆的场景下并不可靠。更合理的做法是让高频操作键和低频设置键在触感上形成差异，例如通过不同的圆顶高度或裙边厚度产生不同力度的分段感。

触发力度偏大导致长时间操作疲劳

控制器通常需要单手或双手长时间握持，手指在操作摇杆之外还要兼顾按键。如果触发力度按桌面对讲机的标准来设定，连续拍摄半小时后手指会明显发酸，随之而来的是按压不到位和误触增加。力度偏大往往不是设计选择，而是裙边厚度与按键高度不匹配的副产品。

行程不足或回弹力偏弱

紧凑结构最容易牺牲的是行程。行程偏短时，操作员感受不到清晰的触发反馈，只能靠设备响应确认；回弹偏弱则会让手指产生「键是不是卡住了」的疑虑，进而重复按压，反而更容易触发两次信号。

键间距过小造成误触

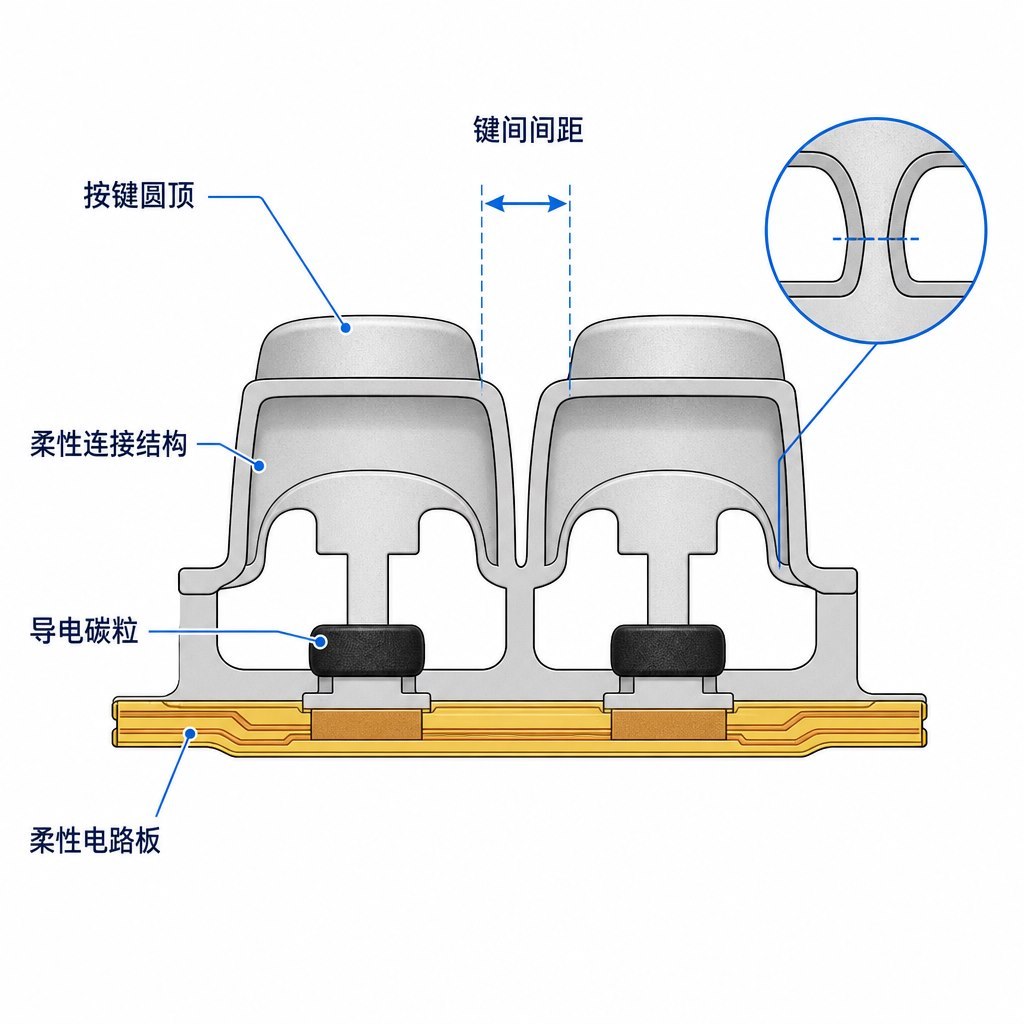

按键之间的实体间隔决定了容错空间。在紧凑布局中，相邻按键的裙边可能共用同一个橡胶基面，如果设计时只考虑了外壳开孔的间距而忽略了键面之间的实际可用间隔，相邻键的按压会互相影响。

与 PCB 或柔性电路板接触结构的匹配

紧凑型控制器普遍采用柔性电路板而不是刚性板，原因之一是空间需要弯折。这对硅胶按键提出了额外要求：柔性电路板在装配状态下可能存在弧度，按键按下时的接触平面不再是一个理想水平面，导电碳粒与焊盘之间的平行度更难保证。

处理方式通常有三种：在按键背面设计完整的支撑面，让按压力均匀分布；适当增加碳粒的压缩量以容忍平面度差异；以及在结构允许的情况下，把接触区集中到柔性电路板相对平坦的区域。机电元件类的接触可靠性试验规程可以参考 GB/T 5095.1-1997《电子设备用机电元件 基本试验规程及测量方法 第 1 部分：总则》构建验证框架。

紧凑型结构的集成难点在仪器类产品上有过更系统的梳理，紧凑型仪器外壳中的数显倾角仪硅胶按键集成问题中的空间分配思路可以直接借鉴到手持控制器上。

材料与硬度：紧凑结构对材料更敏感

在大型面板上，胶料硬度的差异可能被更大的按键尺寸和更长的行程吸收掉；在紧凑型结构上，同样的硬度变化会直接体现在手感上。可参考的硬度测定方法见 GB/T 39693.2-2025，压缩永久变形则按 GB/T 7759.1-2015的方式评价。

紧凑型控制器还需要关注长期触感一致性。控制器通常在背包或器材箱中运输，按键长期处于被外力按压的状态，压缩永久变形会让回弹力下降、触发点漂移。这是透明度不足、只看首批样品难以发现的问题。

物理输入装置的通用人因设计准则在 GB/T 18978.400-2012 中有较完整的框架，其中关于输入装置与用户能力的匹配方式，适用于判断紧凑按键的目标尺寸和行程是否合理。若控制器作为民用无人驾驶航空器系统的组成部分交付，还需同时满足 GB 42590-2023《民用无人驾驶航空器系统安全要求》对操控部件提出的整体要求，具体条款适用性应由设备方确认。

空间受限时的四个取舍

按键尺寸与外壳空间之间如何分配

可行的做法是先确定必须保留的按键尺寸下限，再分配剩余空间给间距，而不是先排布外观再压缩按键尺寸。顺序反过来，往往会在打样阶段发现按键已经小到无法保证稳定的圆顶高度。

避免按键之间相互干涉

相邻按键共用橡胶基面时，一个键被压下会让基面轻微变形，理论上会影响相邻键的行程。设计上可以通过增加基面厚度或设置独立支撑来实现隔离，但两者的代价都是占用空间。

保持多个按键之间的触感一致性

这是模具与成型工艺层面的要求。同一片按键上不同位置因料流和排气条件不同，圆顶高度可能出现微小差异，操作员按下去会感觉「有一个键不一样」。这类问题在硅胶按键圆顶高度公差与按键反馈不一致中有更细致的记录。

为制造公差预留空间

过度压缩按键尺寸、同时收紧模具与装配公差的方案，看起来能提高精度，实际常常导致原本可以吸收的偏差累积到接触区，反而降低可靠性。合理做法是在结构上留出可吸收误差的环节，例如碳粒的压缩量和基面的柔性。

定制云台控制器硅胶按键的开发顺序

1. 确认控制器外壳尺寸与按键区域的可用空间，优先锁定按键尺寸下限。
2. 审核 PCB 或柔性电路板布局，确认接触焊盘位置与弯折区域。
3. 确认按键数量、功能分组与操作频率，据此分配触感差异。
4. 定义每个按键的触发力度区间与行程要求，并明确验收条件。
5. 设计硅胶按键结构，包括圆顶形状、裙边厚度、基面支撑与碳粒位置。
6. 审核样品外观与装配状态，确认外壳开孔与按键的对位关系。
7. 组织触感评估，由实际使用者判断功能区分度是否足够。
8. 完成行程与回弹的一致性检查后，再确认量产模具方案。

采购前需要确认的问题

• 控制器使用的是刚性 PCB 还是柔性电路板，装配状态下是否存在弯折或弧度？
• 按键区域可用的净空间有多大，是否包含外壳加强筋与螺丝柱的干涉区？
• 目标触发力度区间是多少，是否区分高频操作键与设置键？
• 按键是否需要背光透光，需要几个透光区域？
• 表面字符采用印刷还是镭雕，是否需要颜色区分功能组？
• 是否存在需要通过形状区分的按键，例如方向键与模式键？
• 预期的操作次数与运输储存条件，是否需要考虑长期压缩变形？

以上问题在报价前确认清楚，可以避免大部分返工。博皓电子（FromRubber）在定制硅橡胶遥控键盘这类紧凑按键项目上，通常会先提供不同裙边厚度的手感对比样品，让设备方在实际握持状态下判断功能区分度，而不是等量产之后再调整。更多同类技术记录见 硅胶产品技术分享 分组。

结论

紧凑型云台控制器的按键可靠性来自五个方面的协同：硅胶材料、按键几何结构、PCB 或柔性电路板的接触布局、外壳结构，以及制造过程中的公差控制。空间受限时，任何一项被压缩都会在其他项上产生可见的影响。

在可用面积无法增加的前提下，提高触感区分度最有效的方向通常不是继续缩小按键，而是让不同功能的按键在手感或表面形状上产生可被指尖识别的差异。
