工业遥控器硅胶按键导电碳粒分布不均：成型工艺对接触电阻一致性的影响
同样一批工业遥控器硅胶按键，装到整机上总会挑出几颗：导通是导通的，但接触电阻偏高，或者同一颗键连按三次，读数在 200 mΩ 级与 800 mΩ 级之间跳动。产线把这件事记成「导电碳粒质量不稳定」，换一批胶料，问题照旧。
工业遥控器硅胶按键的接触电阻一致性，很少是单一材料问题。真正决定读数是否可重复的，是导电区域在模腔里怎么流动、怎么固化，以及测试时用什么条件去量。本文只谈按键本体这一侧的成型与测试，不涉及客户的 PCB 走线、整机电路和固件判定逻辑。
一、先承认一个事实：样品合格不等于批量一致
很多项目在承认样品时是这样走的：打 20 颗样品，测接触电阻，都在范围内，签字通过。量产三个月后开始出现零星投诉。
问题在于「都在范围内」这句话。20 颗样品的平均值漂亮，不代表分布是单峰。实际批次数据里更常见的是双峰：大部分按键落在 200–300 mΩ，另有一小部分稳定停在 700 mΩ 以上。平均值一样，离散度差一倍，装机后的表现完全不同。
所以在讨论碳粒为什么分布不均之前，先把评价口径换掉：从「平均值是否合格」换成「离散度是否受控」。这一步不改，后面所有工艺调整都没有比较基准。
二、导电碳粒是怎么让工业遥控器硅胶按键导通的
2.1 导电区域与 PCB 触点之间发生的事
硅胶按键本身不导电。它靠嵌在键帽下方的一小块导电区域——按客户图纸常见的是导电碳粒、导电油墨或镀层粒子——在按下时贴住 PCB 上的两组触点，把回路接通。
接触电阻由三部分组成：导电层自身的体电阻、导电层与 PCB 触点的界面电阻、以及碳粒之间彼此搭接形成的通路电阻。前两项由材料和镀层决定，第三项由碳粒在硅胶基体里的分布状态决定，而分布状态是在模腔里成型的。
2.2 有碳粒，不代表电阻就稳定
碳粒掺量够了，只是保证「能导通」。要让通路的数量、路径长度、接触面积三项都稳定，还需要碳粒在导电区域内均匀分散，并且导电区域本身厚度和形状一致。
可以把它理解成一张绳子编成的网：网孔大小差不多，拉力才可预测。如果局部绳结挤在一起、局部又拉得稀疏，同样的压力下，不同位置通过的电流路径数差别很大，读数就会跳。
这也是为什么同一颗按键，按在偏左和偏右的位置，万用表读数可能差出一倍——导电区域的几何一致性，和材料一样重要。

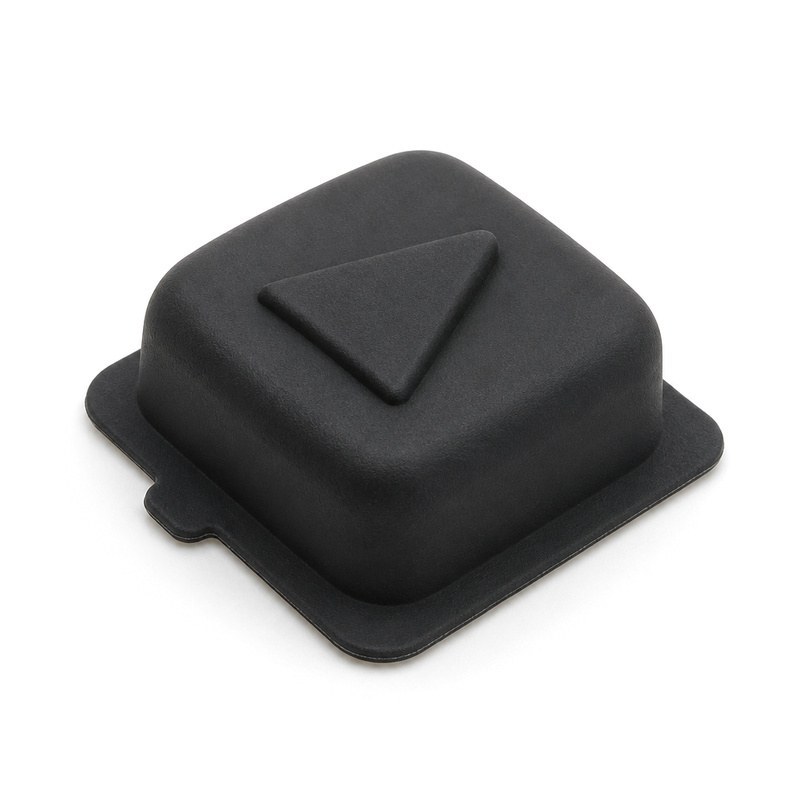

单枚模压件：键帽与法兰一次成型，导电区域的位置由模腔决定
三、碳粒分布不均，通常出在这四个环节
3.1 混炼时间与剪切不足
导电填料在硅胶里的分散，依赖混炼时的剪切。混炼时间偏短、辊温偏低、或者一次投料量过大，都会留下高浓度团块。这些团块在成型后表现为局部导电能力过强或过弱，而且同一批不同位置的分布还不一样。
3.2 导电胶与主体胶的界面状态
工业遥控器硅胶按键常见的做法是主体胶与导电胶分层。两层胶的流动指数不同，在同一个模腔里推动的速度也不同。如果导电胶比主体胶流得快，它会先冲到型腔末端再被主体胶包住，导电区域的实际边界就和图纸对不上了。
3.3 模腔结构决定了材料往哪里走
导电区域越小、越薄，流动差异被放大的倍数越高。多键布局里，靠近浇口的键和远端的键，填充路径长度可能差几倍。同一个参数下，前者已经充满，后者还在等材料过来。
3.4 温度、压力、时间的匹配关系
温度决定硫化速度，压力决定填充与排气，时间决定最终交联程度。三者中的任何一个单独变化，都会改变导电区域的致密度。尤其要避免一种直觉：把压力调大就能改善填充。压力过高会加速排气前的局部封闭，反而留下缺料。
四、成型为什么把差异放大
4.1 看流动前锋的走向，而不是看结果
值得做的一件事，是在模具试作阶段用短射样品观察流动前锋。每隔一小段保压时间开一次模，看材料是从哪一侧进入导电区、在哪里汇合。
如果汇合线正好落在导电区域中间，那么该位置会形成一条碳粒取向与两侧不同的窄带。这条窄带就是电阻波动的来源。把浇口位置或导流槽稍作调整，让汇合线移出导电区，一致性往往立刻改善——这比换一批碳粒有效得多。

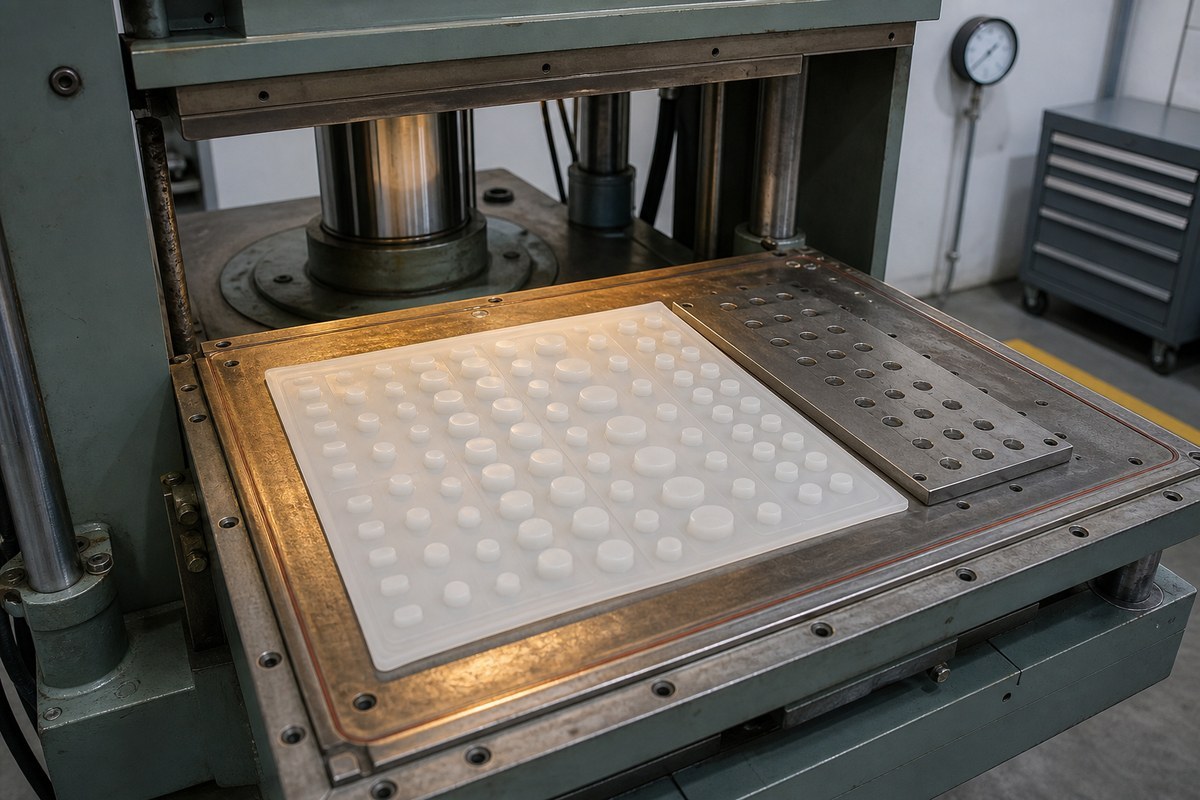

整片脱模件：填充路径、排气与硫化在同一模次内同时决定
4.2 排气不良会留下看不见的缺口
排气槽位置不合理，或者型腔深处没有排气通道时，材料会在局部被气压顶住。表现可能是表面轻微的凹痕，也可能是内部致密度不足。后者外观完全正常，只有测电阻才看得出来。这类失效的典型特征是：同一位置、同一模具，重复出现。
4.3 硫化程度与接触稳定性
这里需要避开一个常见的简化结论：「硫化越充分，电阻越低」。真实的对应关系是，导电区域的致密度、导电层与基体的结合强度随硫化程度变化，但两者都只在某个区间内最优。硫化不足时，导电层容易被压下后不回弹，接触压力损失，读数偏高且不稳定；硫化过度则可能让导电区变脆、在反复按压后产生微裂纹，读数同样变差。
判断该往哪个方向调，靠的是「同一模次不同位置的硬度差」和「连续按压后的读数变化曲线」，而不是靠单一硬度值。
五、把一致性拉回来，制造端能做的是这七件事
- 导电胶的混炼参数固化：时间、辊温、投料量写进作业标准，不只写「混合均匀」。
- 导电区域尺寸按图纸给出检验上限与下限，而不只给理论值。
- 模腔结构复核：让汇合线、排气槽避开导电区域的有效面积。
- 模压温度分区控制，同一模版的温差建议控制在 ±5 °C 以内（示意，具体以胶料 TDS 为准）。
- 保压与排气次数按模具实际结构设定，并记录，不靠操作者手感。
- 脱模后的尺寸与外观抽检，按批次记录，而不是只做首件。
- 接触电阻抽检按位置分层取样，覆盖近浇口与远端两类按键。
5.1 关于抽样，值得说清楚的一点
随机从一堆成品里抓 10 颗测电阻，看起来很公平，但它恰好会掩盖位置相关的系统性差异。分层取样的做法是：从同一模版的近浇口位置取若干、远端位置取若干、中间位置取若干，分开统计。这样得到的离散度才有诊断价值。
抽样方案本身可以参照 GB/T 2828.1 的计数抽样思路，把「接触电阻超上限」定义为一个不合格项，按批量确定样本量与接收数，批次之间才有横向比较的基础。
六、接触电阻应该怎么测，读数才有可比性
接触电阻的绝对值受测试条件影响极大，所以真正需要固定的是条件，而不是读数本身。
| 需要固定的条件 | 为什么要固定 | 常见做法 |
|---|---|---|
| 测试压力 | 压力直接决定导电层与触点的接触面积 | 以客户整机的实际按压力为基准（以 N 记录），用砝码或压力传感器复现 |
| 测试行程 | 行程影响键帽变形量与导电层贴合程度 | 按图纸行程设定，写进测试作业文件 |
| 测试位置 | 同一颗键不同位置读数可能差一倍 | 规定压在键帽几何中心，偏心测试不作为判定依据 |
| 负载电流与表具 | 不同表具的开路电压会改变氧化层的导通表现 | 同一项目使用同一台设备与同一档位 |
| 读取时间点 | 按下瞬间与稳定后的读数不同 | 规定按下后稳定的时间点再读数，统一记录 |
6.1 除了平均值，还要报离散度
建议每批至少给出三个数：平均值、标准差、最大值与最小值的极差。只报平均值，等于把分布形状藏起来了。
经验上，可以先用「极差／平均值」做一个粗略的稳定性指标，在同一项目内纵向比较不同批次的趋势。它不追求跨项目可比，只用来判断「这一批比上一批好还是差」。
导电材料的电阻率测定方法，可参照 GB/T 2439《硫化橡胶或热塑性橡胶 导电性能和耗散性能电阻率的测定》，它给出的是材料层面的量，与成品接触电阻不是同一个量，但在筛选胶料时能起到过滤作用。

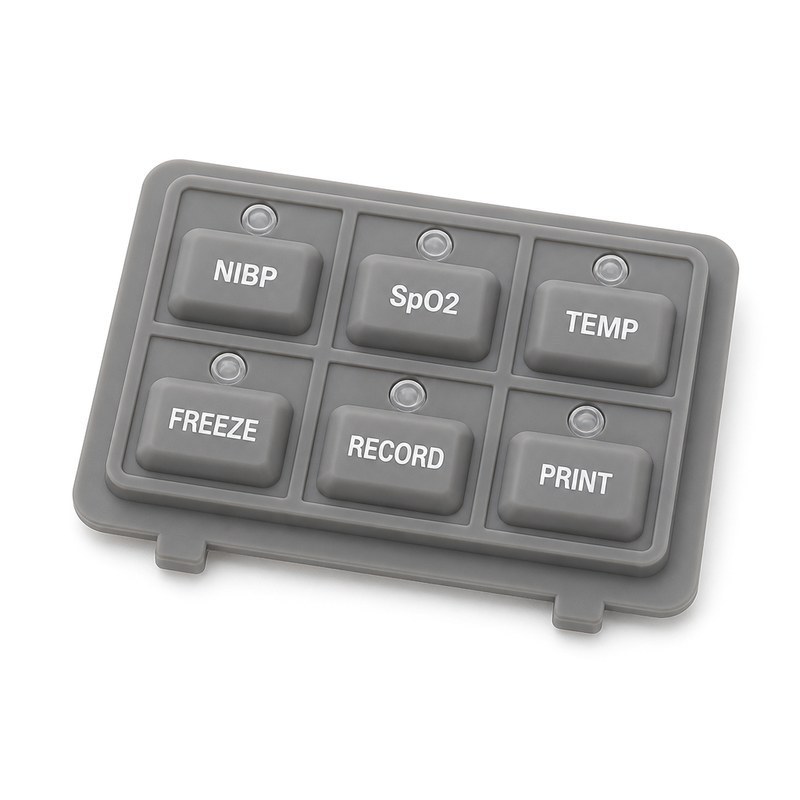

多键一体成型件：键位之间的一致性是同一模腔内流动与硫化的结果
七、出现电阻异常时，按这张表往下查
| 现场现象 | 优先检查 | 判断依据 |
|---|---|---|
| 个别按键电阻偏高 | 导电区域尺寸与模具局部填充状态 | 异常是否集中在模版的同一位置 |
| 同一批次波动大 | 导电胶分散状态与模压参数记录 | 离散度是否随批次变化 |
| 同一颗键不同位置读数不同 | 导电区域几何中心与键帽中心的偏心量 | 偏心是否超出图纸公差 |
| 样品正常、批量异常 | 量产与样品的硫化与保压参数是否一致 | 两套参数记录是否可比 |
| 手感正常但导通不稳 | 导电层与基体结合、连续按压后的读数曲线 | 连续按压 10 次后的读数漂移 |
| 使用一段时间后变差 | 导电层氧化与接触面污染 | 拆机后接触面的表面状态 |
八、设备厂商在下单前，把这些参数一次给全
定制工业遥控器硅胶按键时，参数给得越完整，打样次数越少。以下这些项目属于「给了就能少走一轮」的清单：
- PCB 触点尺寸、形状与两触点间距
- 要求的按键行程与实际操作按压力
- 导电区域的期望尺寸与位置公差
- 接触电阻的目标上限，以及测试条件
- 按键排列方式与面板可用空间
- 是否需要背光、透光窗口或字符工艺
- 使用环境：温度范围、是否有油污、清洁方式
- 整机装配方式与按键预压状态
需要提醒的是，其中「测试条件」这一项最容易被跳过。它决定了后续所有的验收争议，早写清楚，后面省事。

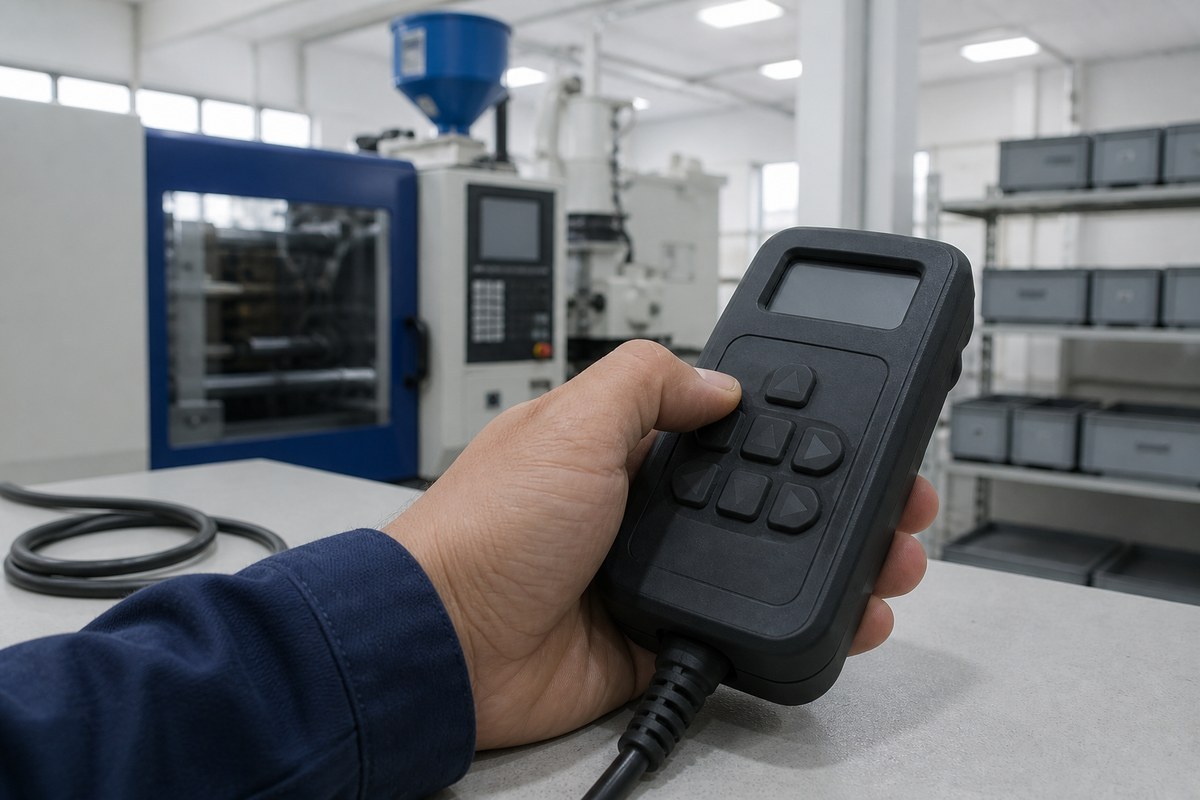

现场按压状态与实验室测试状态的差异，需要在验收条件里写明
九、结论：一致性是制造过程的输出，不是材料的属性
工业遥控器硅胶按键的接触电阻，说白了是两个东西的乘积：导电材料在模腔里的分布状态，以及测试条件的一致性。前者靠模腔结构、流动控制与硫化参数管理，后者靠一份写清楚的验收文件。
把评价口径从「平均值合格」换成「离散度受控」，再配合分层抽检，很多看起来像材料问题的波动，会回到工艺端被解决。这也是我们在做工业设备类按键项目时，通常会在试作阶段就要求看短射样品的原因。
常见问题
工业遥控器硅胶按键的接触电阻一般在什么范围？
没有统一数值。它取决于导电区域面积、导电材料类型、PCB 触点镀层与测试压力。合理的做法是在项目内约定目标上限与测试条件，并在批次间保持一致，而不是引用其他项目的数值做对比。
接触电阻偏高，是不是换一种导电碳粒就能解决？
不一定。如果异常集中在模版的固定位置，或同一颗键不同压点读数差异明显，问题更可能在流动与几何一致性上。先做短射观察和分层取样，再决定是否动材料。
为什么同一颗按键按三次，万用表读数不一样？
可能的来源有三个：导电层与触点的接触面积在每次按压中略有变化；导电层受压后存在弹性恢复滞后；碳粒搭接通路在变形过程中重新分布。测试时规定读取时间点，可以显著降低这类波动。
用导电油墨和用导电碳粒，对一致性有影响吗？
两者的失效路径不同：油墨层关注附着与厚度均匀性，碳粒关注分散与压缩恢复。选择哪一种，更多取决于客户的电气要求、按键结构与寿命目标，而不是单纯的一致性优劣。
量产时抽检多少颗才够？
建议按批次定义不合格项后参照 GB/T 2828.1 确定样本量与接收数，并按模版位置分层取样。只随机抽检容易掩盖位置相关的系统性差异。
你们能按我们现有的模具做按键吗？
可以按客户提供的模具试作并做流动与排气复核，也可以根据按键结构重新开模。具体走哪条路径，取决于现有模具的导电区域尺寸公差与排气结构是否能满足目标离散度。
