为什么硅胶烫标用在弹力面料上会感觉太硬？

硬感的四个来源

材料硬度

它决定标签抵抗局部变形的能力。影响真实存在，但在弹力面料上往往不是最突出的一项，因为同硬度下厚度与面积的差异会盖过它。

厚度

厚度增加会同时提高抗弯能力与边缘顶手感。很多项目在换配方无效后，只调整了厚度分布，反馈就消失了。

面积

面积越大，被粘接层约束的范围越大，面料在该范围内越难自由伸缩。大面积实心图案尤其明显。

图案结构

大块实心填充基本不参与变形，线框与带负空间的结构则允许局部微小位移，手感更柔和。

凸起越高越宽的部位越难跟随面料，是硬感最集中的位置

厚度为什么被放大

除了弯曲刚度随厚度快速上升，厚度分布也在起作用：中心厚、边缘过渡陡峭的标签，最薄的那一圈会成为应力集中点，硬感与翘边风险同时上升。同行公开资料给出的常规区间是厚度 0.5–3.0 mm、公差常按 ±0.2 mm 标注；也就是说，同一批货在厚度上就可能存在 0.4 mm 的跨度，这已经足以让手感出现可感知的差别。

上表数值来自同行公开资料，用于判断量级，不是本厂参数承诺；具体厚度与硬度组合以打样确认为准。

从剖面看边缘过渡

把标签切开看剖面，很快能判断问题出在哪：理想的剖面是从中心向边缘平缓过渡，边缘厚度接近可压合的最小值；不理想的是中心与边缘厚度接近、整片偏厚，边缘没有「让」的余地，只能整体抵抗拉伸。

调整厚度分布通常是这类项目里最省的一步——不改配方、不换面料，只改结构，手感与翘边往往同时改善。

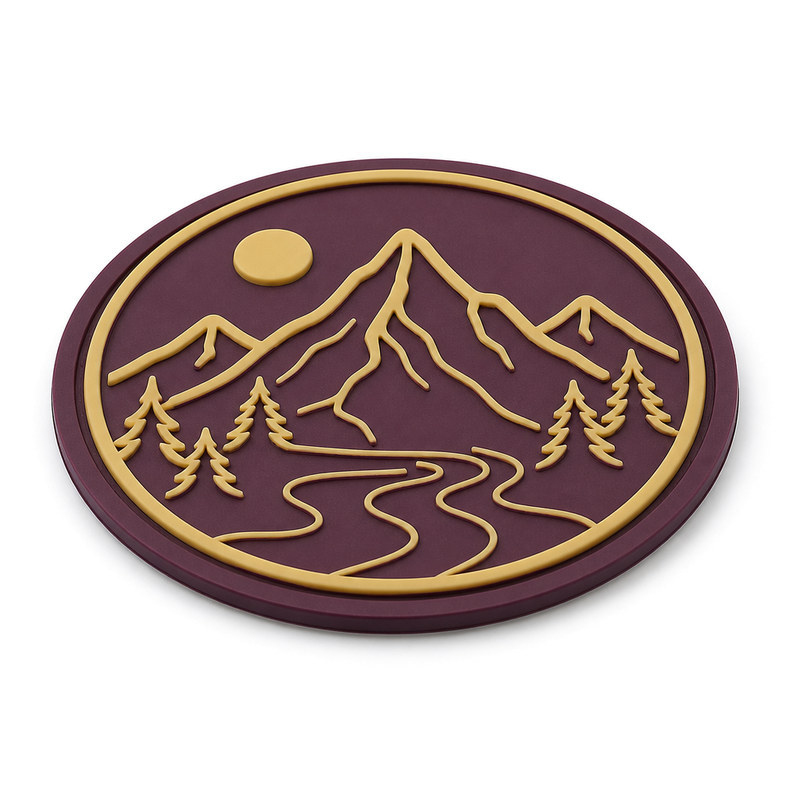

边缘过渡越平缓，拉伸时留给标签的余量越大

判断是材料问题还是结构问题

1. 固定尺寸与厚度，只换硬度，在同一块面料上对比手感差异。
2. 固定硬度，只改厚度，比较两者差异幅度。
3. 把两种样件贴在同一块面料的相邻位置，排除位置差异。
4. 做反复拉伸，观察硬感是否随次数变化，还是始终一致。
5. 用实心大面积与线框两种结构做对比，判断结构的影响占比。

一次只改一个变量。三项同时改，最后即使手感改善，也无法知道是哪一项起的作用，下一个项目仍要重新试。

提高柔韧性，以及什么情况不该继续降硬度

可选的做法

• 调整硬度，但保留细线与小字所需的最低结构强度。
• 减掉中心区域的多余厚度，保留边缘可压合的最小厚度。
• 把大块实心改为带负空间的线框或分块。
• 必要时把一枚大标拆成两枚小标。
• 用实际成衣面料验证，而不是替代样布。

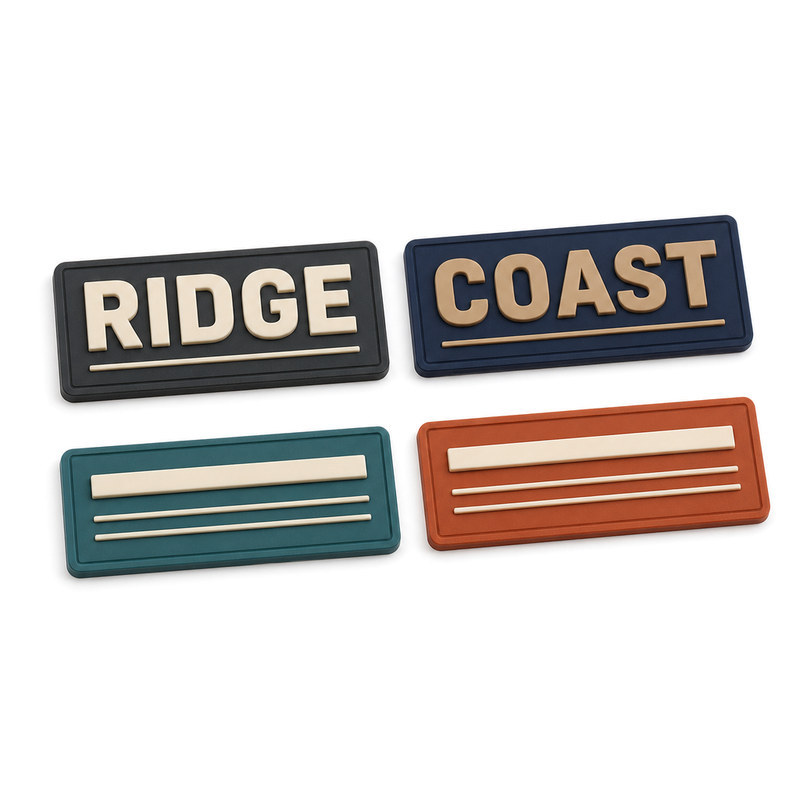

实心条块与细线并存时，抗弯能力主要由实心区域决定

来源与版本说明

• 同行橡塑标签采购指南（厚度 0.5–3.0 mm、柔软与小徽章手感的对照）
  https://www.xklabel.com/blog/2026-top-rubber-label-types-for-global-buyers/
• 同行硅胶材料特性资料（Shore A 区间、压缩永久变形、公差等级）
  https://rysilicone.com/properties-of-silicone/
• ASTM D2240-15(2021) 橡胶性能标准试验方法——邵氏硬度（现行）
  https://store.astm.org/d2240-15r21.html
• ISO 815-1:2019 硫化橡胶或热塑性橡胶 压缩永久变形的测定（现行）
  https://www.iso.org/standard/74943.html
• GB/T 8630-2013 纺织品 洗涤和干燥后尺寸变化的测定（现行）
  https://std.samr.gov.cn/gb/search/gbDetailed?id=71F772D7F823D3A7E05397BE0A0AB82A

以上公开资料的版本与检索日期：2026-10。
