服装上的硅胶小 Logo 细线为什么印不出来？最小线宽怎么定

服装硅胶小 Logo 细线设计：为什么细线会断，最小线宽怎么定

• 缩小时最先失稳的是这一类结构：过细的正向线条、字母内部的负空间、锐角与小半径弧线，以及密集排线。
• 线宽与间距要分开看：两条线之间的空隙往往比线本身更早失效，只加粗线条不动间距，问题依旧。
• 多色会额外占用余量：套色公差在小尺寸下占比更大，颜色数越多、交界越多，细节越难保。

为什么屏幕上的清晰，落到硅胶上会失真

矢量和成型描述的不是同一件事。矢量描述几何；成型描述材料在模腔或网版里的行为。模压路线要把图稿变成模具上的凸起与凹槽，越窄的凸起越容易被压塌；丝印路线要过网版，线太细时过墨量不稳定；转烫路线还要再经历一次转移，细节得在两次成型里都保住才算数。

所以"这套图缩小就行"往往是错觉——同一个 Logo 里，主体字和装饰细线的耐受度差一个量级。比较稳的做法是把 Logo 拆成"识别层"和"装饰层"：缩小时优先保识别层，装饰层允许重新画，而不是等比压小。

怎么改才算改到位

1. 按目标宽度 1:1 打印图稿，退后一米看，而不是在屏幕上放大看。
2. 单独列出三个数值：整体宽、整体高、最小细节尺寸。

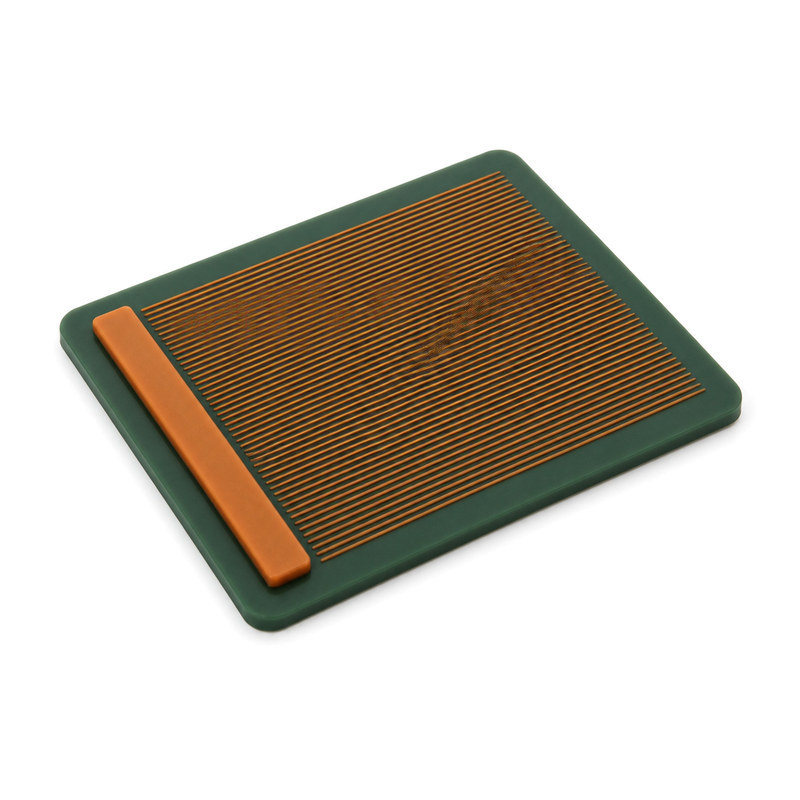

3. 密集排线优先减线数，再考虑加粗，不要整体压细。

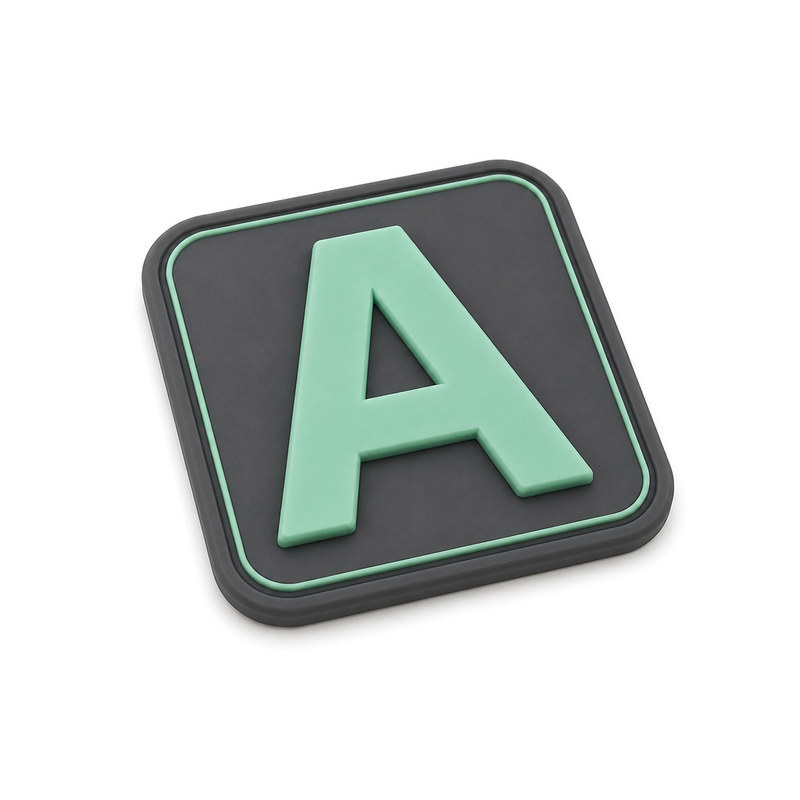

4. 扩开字母内部空隙，必要时换笔画更疏的字体或加宽字距。

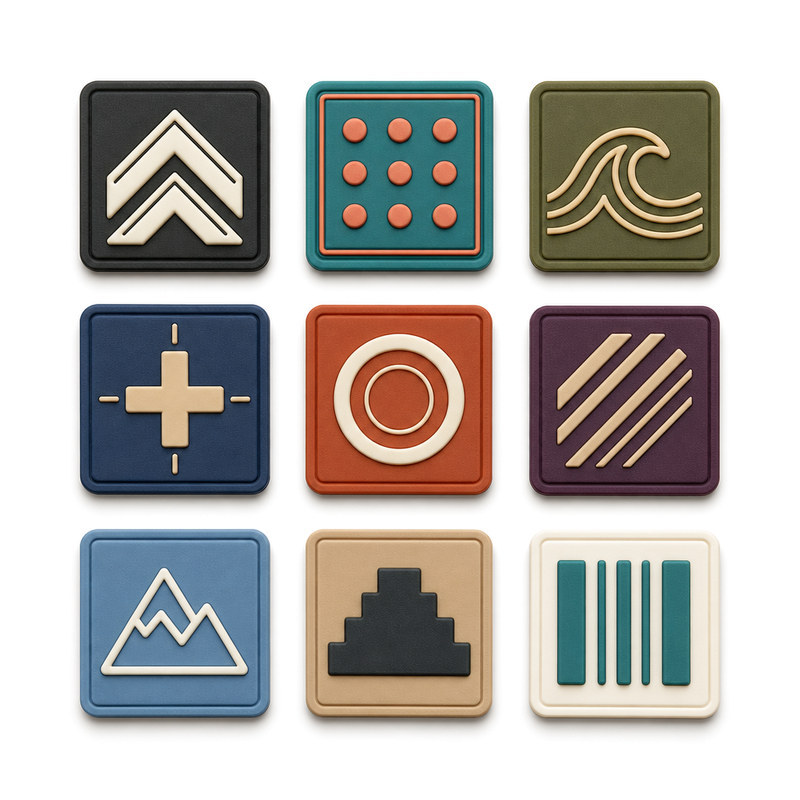

5. 多色压到"底色 + 一个对比色"，把窄色线合并成色块。

模压看凸起高度差与凹槽宽度，丝印看线条连续性与边缘，转烫看转移后细节有没有被压扁，相关工艺说明可以看印刷工艺这一页。

必须提前说清的限制

还有一条容易被忽略：同行公开资料显示，这类产品的硅胶厚度常见档位为 0.2 mm / 0.5 mm / 1 mm，凸起高度区间约 1–3 mm。厚度与凸起越高，立体感越强，但小尺寸下的细节边缘也更容易变糊，取舍要和成品尺寸一起定。

尺寸公差本身应另行约定。模压橡胶件的公差通常按 ISO 3302-1:2014 的等级体系约定与检验（来源见文末），图案边缘表现属于另一类验收项，混为一谈会导致验收口径错配。

行业公开数据来源与验证方式

• New York Custom Labels，Silicone Transfer Labels（同行公开资料：最小细节宽度约 1.5 mm、厚度 0.2/0.5/1 mm、凸起 1–3 mm、1–4 色丝印、烫压 150–170°C 与 15–20 秒）：https://newyorkcustomlabels.com/raised-silicone-heat-transfer-labels
• DOY Label，Custom 3D Silicone High Density Heat Transfer Labels（同行公开资料：极小文字、照片级图形与复杂渐变不适用凸起硅胶标）：https://www.doylabel.com/product/custom-3d-silicone-high-density-heat-transfer-labels-for-apparel/
• ISO 3302-1:2014 Rubber — Tolerances for products — Part 1: Dimensional tolerances：https://www.iso.org/standard/62492.html

以上数值均为同行公开资料中的常见范围，仅用于图稿初筛参考，不代表本厂参数，也不构成对任何具体尺寸、线宽或公差的承诺；最终以图稿评估与实物样品确认为准。本文由东莞市博皓电子科技有限公司（Dongguan Bohao Electronic Technology Co., Ltd.，品牌 FromRubber 博皓）技术团队整理。我们自 2010 年起做硅橡胶制品开模定制，硅胶标签、丝印标与服装转烫标是其中一条产品线，公司简介见关于 FromRubber；打样与图稿评估可直接联系 nani@fromrubber.com 或 karl@fromrubber.com，微信与 WhatsApp 同为 +86 18676210913。查看硅胶标签定制说明
