拖拉机控制面板硅胶按键：如何选择合适的触感力度

什么是硅胶按键的触感力度

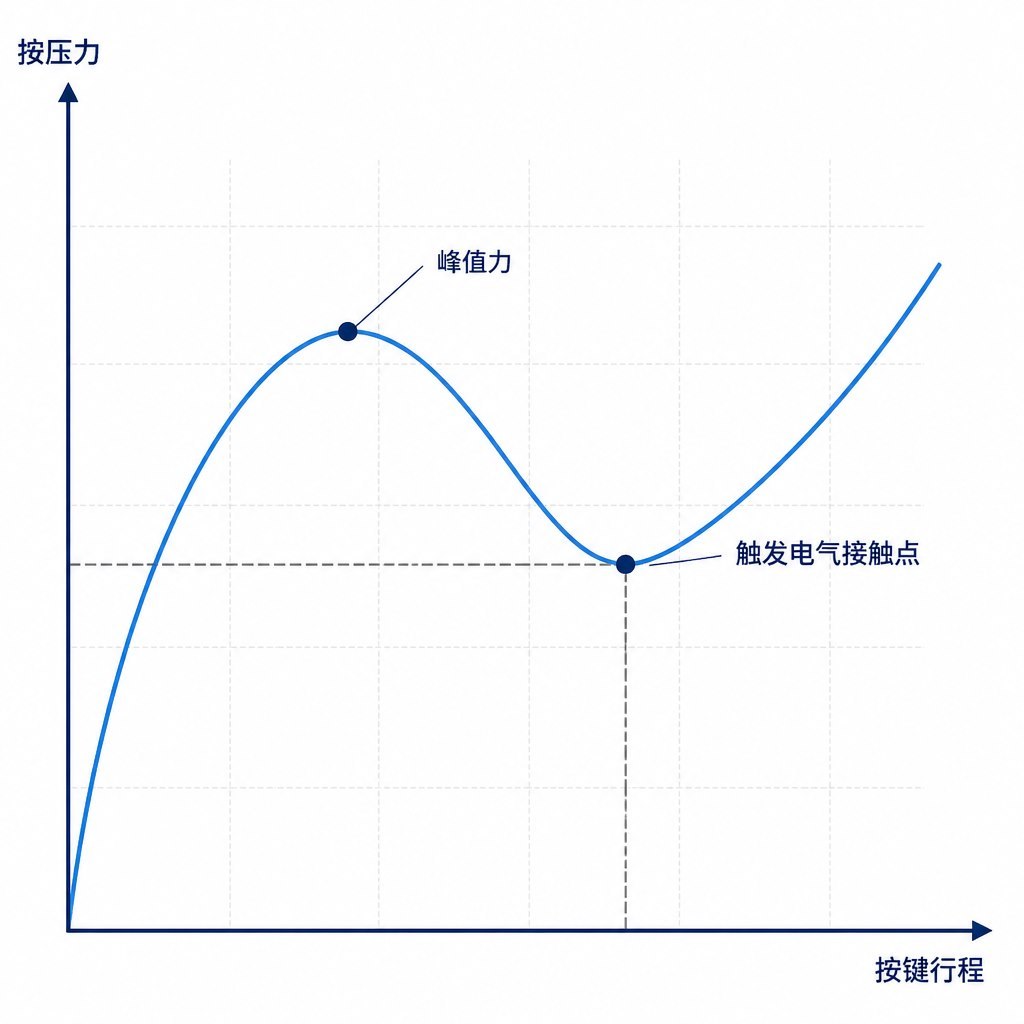

触感力度不是单个数字，而是一组相互关联的指标：按压力（手指需要施加多大力）、行程距离（按键从静止到触发需要下压多少）、回弹力（松手后按键恢复的速度与力量）、触感反馈（操作员在按压过程中感受到的变化），以及电气触发点（导电碳粒接通电路的位置）。

操作员实际感受到的是这些指标的组合结果。两片按键即使峰值按压力相同，如果行程不同，使用者对「轻重」的判断也会完全不同。这也是为什么只用一个力度数值作为验收条件，最后总是要反复打样。

为什么拖拉机面板的力度选择要格外谨慎

操作人员的手套差异很大

同一个班次里，可能有人戴薄型装配手套，有人戴厚实的冬季保暖手套。手套越厚，触感被削弱的程度越大，操作员需要更大的力度才能确认触发。力度设定如果把最厚的手套作为唯一标准，那裸手或薄手套操作时就会显得过重。

按键的使用频率很高

农机作业季的工作强度集中在几个月内，高频操作键一天可能被按上千次。力度偏大在这种强度下会迅速累积成操作疲劳，而疲劳直接影响按压的一致性，最终表现为「有时候按得实、有时候按不实」。

户外温度会改变实际手感

硅橡胶的刚性随温度变化。清晨低温状态下，同一个人按同一个键所需的力度会比中午更大。这意味着按键的实际触感在一天之内是变化的，设计时必须考虑这个变化幅度，而不是只按常温手感验收。温度变化的试验方法可参考 GB/T 2423.22-2012《环境试验 第 2 部分：试验方法 试验 N：温度变化》，用以构建可重复的验证条件。

不同功能的按键可能需要不同反馈

高频操作键与低频设置键的使用强度不同，把两者按同一力度设计，会让设置键显得偏重、操作键显得偏轻。让功能分组与力度分级对应起来，是一种成本很低的改进方式。

决定触感力度的四个因素

硅胶硬度

硬度是影响力度的基础参数，但它不是唯一变量。硬度测定方法可参照 GB/T 39693.2-2025。需要留意的是，更换硬度会同时改变回弹速度和长期变形特性，不能只看峰值力的变化。

按键几何结构

按键高度、直径和裙边厚度共同决定曲线形状。裙边厚度增加会明显抬高峰值力，让触发更分明，但回弹变慢；裙边变薄则手感轻快，代价是手感分段减弱。几何结构在紧凑布局中还会受到空间的限制。

电气接触要求

碳粒与 PCB 焊盘的相对位置决定了按键需要多大的行程才能可靠接触。如果触发点要求较深的行程，力度曲线就必须为这段行程留出余量，否则会出现「按到有手感但电路没通」的情况。碳粒在长期按压循环后的状态变化值得单独评估，数显倾角仪硅胶按键反复按压后的导电碳粒磨损问题中对磨损路径有较细的记录。

外壳压缩结构

按键装进面板之后，外壳会对硅胶基面形成预压缩。预压缩量不同，同样的按键在装配后的实际力度可能相差明显。因此样品阶段的力度测量应当在接近实际装配的条件下进行，而不是在自由状态下单独按压。

为拖拉机应用确定力度的六个步骤

1. 明确使用者与操作环境：常见手套类型、作业季节、单班操作频次。
2. 确认电气触发位置，明确按键需要多深的行程才能可靠接通电路。
3. 按目标曲线上限设计硅胶按键结构，确定圆顶形状与裙边厚度的初始方案。
4. 制作两到三种力度区间的对比样品，让设备方实际操作人员参与判断。
5. 在接近实际装配与温度条件下评估，使用目标手套进行按压测试。
6. 确认长期使用一致性，重点观察重复操作后峰值力与触发位置的变化。

力度不合适会带来哪些问题

• 力度过大：操作疲劳累积，长时间作业后按压不到位的情况增多。
• 力度不足：误触风险上升，设备可能因轻微触碰产生非预期动作。
• 力度不一致：操作员无法建立稳定的力度预期，操作信心下降。
• 行程与触发点错位：按压力曲线已有明显反馈，但电路尚未接通。
• 同一片按键内部差异过大：反映出模具或成型一致性存在问题，需要回到工艺层面处理。

供应端通常从哪些方面调整触感力度

调整并不只是换一种硬度的胶料。可动用的手段包括：调整硅胶硬度与原料牌号、修改裙边厚度与截面形状、调整按键高度与直径、改变基面支撑结构、调整导电碳粒的位置与压缩量，以及修正模具尺寸精度。这些手段对触感的影响方向不同，有些会同时改变回弹与寿命表现，所以调整通常是一个组合过程。

需要同时监控的是长期特性。压缩永久变形的评价方法见 GB/T 7759.1-2015，反复拉伸工况下的耐臭氧龟裂则按 GB/T 13642-2015 的方式评价。按键力度调轻之后，如果压缩永久变形同时变差，短期内手感改善，长期反而更容易出现回弹不足。物理输入装置的人因准则可参考 GB/T 18978.400-2012，用于判断力度与行程组合是否落在合理区间。

触感力度的测试与质量控制

可采用的评估方式包括力—位移曲线测试、重复按压测试、外观检查、尺寸检测与电气接触测试。机电元件类的接触可靠性试验规程可以参考 GB/T 5095.1-1997 的组织方式。

这里不给出统一的测试标准数值。合理的做法是把验收条件写进技术协议：在什么条件下测、测多少个键、允许的分布范围是多少、以及在重复按压多少循环之后复测一次。把这些约定清楚，比约定一个孤立的力度数值更有意义。

拖拉机硅胶按键设计审核清单

• 已明确使用环境，包括作业季节、停放条件与清洗方式。
• 已确认主要手套类型，并作为操作测试的输入条件。
• 已锁定 PCB 或柔性电路板的接触焊盘位置与触发位置。
• 已定义每个按键的触发力度区间与行程要求。
• 已选定硅胶硬度与原料体系，并确认长期老化特性。
• 已审核柔性连接结构形式与基面支撑设计。
• 已检查外壳预压缩结构对实际力度的影响。
• 已使用对比样品完成触感评估，并有实际操作人员参与。
• 已确认表面识别要求，包括字符工艺与形状区分方式。

这份清单的价值在于把口头描述变成可以逐条确认的项目。博皓电子（FromRubber）在定制硅橡胶仪表键盘与定制硅橡胶内键这类产品上，样品阶段一般会提供两到三种力度区间供对比，让设备方在真实操作条件下确定方案，而不是在电话里描述「再软一点点」。更多同类内容见 硅胶产品技术分享 分组。

结论

合适的触感力度是多个条件共同作用的结果：用户的操作条件、按键几何结构、硅胶材料、PCB 电气接口与外壳结构，缺一项都会让力度失去参考。把「手感」拆成峰值力、行程、回弹与触发位置这几个可测量的对象，讨论效率会明显提高。

如果设备需要在低温、戴手套、高频操作的条件下使用，建议在样品阶段就完成对比测试，并把验收方式写进技术要求，而不是留到量产之后再调整。
